CD4014 IC: 8 bites váltás regisztráció párhuzamos bemenetekkel

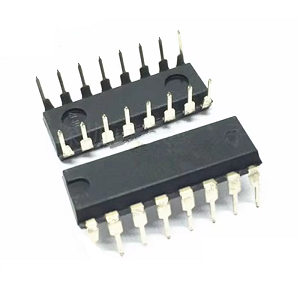

Ez az útmutató feltárja a CD4014-et, egy nagymértékben adaptálható CMOS integrált áramkört, amely a 8 bites műszak regiszter funkciójáról ismert, támogatva mind a soros, mind a párhuzamos adatbemeneteket.A digitális logikai alkalmazások széles skáláján sokoldalúságáról híres, a CD4014 hatékonyan hatékony az adatkezelést és az egyszerűsített transzfert igénylő forgatókönyvekben, különösen a kompakt rendszerekben, ahol a PIN -kód csökkentése prioritás.A PIN-konfigurációk áttekintésétől az alkalmazásokig és az alternatív lehetőségekig ez a cikk mélyreható vizsgálatot nyújt a CD4014 innovatív elektronikus tervek és az optimalizált adatkezelés kiaknázására.

Katalógus

1. PIN CONFICTURATIRÁCIÓ 4014 IC

2. A 4014 IC felhasználása

3. A CD4014 alkalmazási áramköre

4. CD4014 ekvivalensek és alternatívák

5. Adatlap

Pin -konfiguráció 4014 IC

4014 Pinout

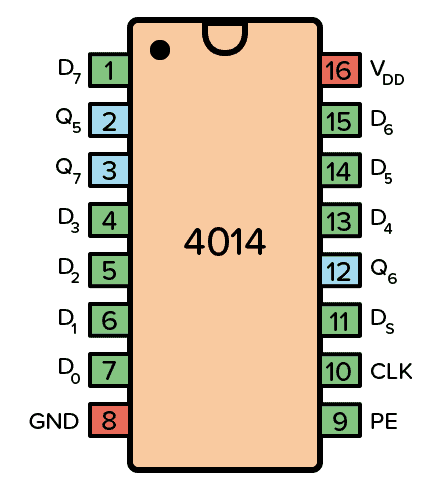

Tűnév	PIN -es szám	Beír	Leírás
VDD	16	Hatalom	Tápfeszültség (+3 - +15 V)
GND	8	Hatalom	Föld (0v)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	Bemenet	Párhuzamos adatbeviteli csapok
Q5, Q6, Q7	2, 3, 12	Kibocsátás	Pufferolt kimenetek az elmúlt három bitből
PE	9	Bemenet	Párhuzamos engedélyezés
CP	10	Bemenet	Óracsap a bemenet szinkronizálásához
DS	11	Bemenet	Soros bemeneti csap

A 4014 IC felhasználása

A 4014 IC felhasználásának megkezdéséhez kezdje el a VDD gondos csatlakoztatását az áramforrás pozitív termináljához és a GND -hez a negatív terminálhoz.Ez az IC 3 V -tól 15 V -os teljesítménytartományban működik, azonban a specifikus modellek akár 20 V -ig is kiterjedhetnek.Javasoljuk, hogy megvizsgáljuk az adatlapot a pontos elektromos részletekért, az egyedi beállításhoz való kompatibilitást testreszabva.A kiválasztott feszültségtartomány közvetlenül befolyásolja az eszköz működési integritását és állandó funkcionalitását.

Kezdje el a párhuzamos adatokat a párhuzamos engedélyezési (PE) PIN -kódot magas állapotra.Csatlakoztassa a kiválasztott adatbeviteleket a D0 -tól D7 -ig megjelölt párhuzamos adatcsapokhoz.A CLK PIN -re alkalmazott emelkedő éljel rögzíti a tervezett adatokat a nyilvántartásba.Ez az előkészítő fázis tükrözi a csapatot egy jól koordinált gyakorlatra, ahol a szerepek és a szinkronizálás rendkívül fontos.

Kezdje az adatok áthelyezését azáltal, hogy a PE PIN -kódot alacsony állapotba váltja.Minden emelkedő CLK impulzus fokozatosan elmozdítja az adatokat.Ebben a módban a DS PIN soros adatbemenetet szolgál, megkönnyítve a rugalmas adatfeldolgozást.Ez a funkció különösen hasznossá válik, ha folyékony adatátmenetre van szükség, biztosítva a digitális jelek hatékony szervezését és kategorizálását.

A CD4014 alkalmazási áramköre

CD4014 Circuit

A CD4014 A Shift Register egy gyakorlati eszköz a legfeljebb nyolc kapcsoló állapotának elolvasására, mindössze három mikrovezérlő csapot használva, például egy Arduino -val.Ez ideálissá teszi azokat a projekteket, ahol a PIN -kódok rendelkezésre állása korlátozott, mivel hatékonyan kibővíti a bemeneti kapacitást anélkül, hogy extra hardverre lenne szükség.Az áramkör úgy működik, hogy rögzíti az összes csatlakoztatott kapcsoló állapotát, és ezeket az adatokat egyszerre elküldi a mikrovezérlőnek.A CD4014 párhuzamos átalakítást használ, lehetővé téve a több kapcsoló megfigyelését, miközben a huzalozás egyszerű és kompakt.

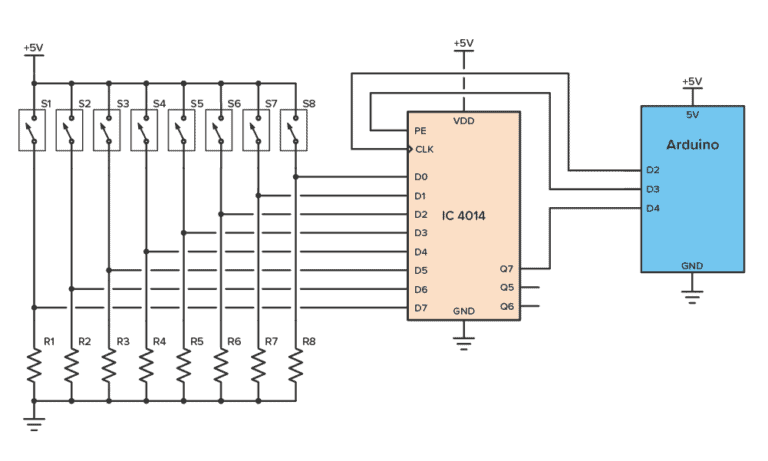

A beállításhoz csatlakoztassa az Arduino D3 PIN -kódját a CD4014 párhuzamos engedélyezési (PE) PIN -kódhoz az órához (CLK) PIN -hez és D4 -hez az adatkimenet (Q) PIN -hez.A D3 aktiválja a reteszelést a kapcsolóállapotok rögzítéséhezMinden óraimpulzus a következő kapcsoló állapotát a kimeneti csapra tolja, lehetővé téve az Arduino számára, hogy mind a nyolc kapcsolót egyszerre olvassa el.Ez a megközelítés hatékony, és megtakarítja mind a helyet, mind az erőforrásokat.A CD4014 használatával több bemenetet kezelhet minimális I/O felhasználással, egyszerűsítheti a tervezést és csökkentheti a vezetékek bonyolultságát.Ez egy kompakt és megbízható megoldás olyan projektekhez, amelyek megkövetelik a kapcsolóállapotok pontos megfigyelését.

CD4014 ekvivalensek és alternatívák

Ekvivalensek

• NTE4014

• MC14014

• HCF4014

• HEF4014

• CD4014BE

Alternatívák

• 74HC165

• 74HC166

• 74HC198

Adatlap

CD4014BE adatlapok:

Hengeres akkumulátor tartók.pdf
