CD4007 CMOS Inverter: Pinout, adatlap és 14-SOIC csomag áttekintése

A CD4007 egy sokoldalú integrált áramkör (IC), amely egy kettős komplementer MOSFET tranzisztor és egy inverter stádiumot integrál, így értékes eszközt jelent mind az analóg, mind a digitális áramköri tervekben.Rugalmas konfigurációja és erős teljesítményjellemzői lehetővé teszik, hogy széles körben használják a különféle alkalmazásokban.Ebben a cikkben belemerülünk a CD4007 alapvető aspektusaiba, beleértve annak pinoutját, kulcsfontosságú jellemzőit és gyakorlati alkalmazásokat.Ezenkívül betekintést nyújtunk a tényleges felhasználásba, a termelési megfontolásokba és az adatlap részletes áttekintésére, amely átfogó útmutatót kínál az Ön számára, hogy ezt az IC -t hatékonyan felhasználja a tervekben.

Katalógus

A CD4007 IC megértése

A CD4007 Az integrált áramkör (IC) alapja a kortárs elektronikában, mivel három pár komplementer N-csatorna és P-csatornás MOS tranzisztor összetétele.Ezek a tranzisztorpárok figyelemre méltó sokoldalúságot kínálnak, mivel mindkét sorozatban és a shunt konfigurációban felhasználhatók, testreszabott megoldásokat biztosítva a különböző áramköri tervezési igényekhez.Ezenkívül a CD4007 könnyedén interfészek többféle eszközzel.

• CMO-k (komplementer fém-oxid-félvezető)

• NMO-k (N-csatornás fém-oxid-félvezető)

• TTL (tranzisztor-tranzisztor logika)

A CD4007 olyan forgatókönyvekben ragyog, amelyek alacsony hőeloszláshoz és jelentős zaj immunitást igényelnek.Szakértő módon kezeli a feszültségszintet, tartva őket a tápfeszültség (VDD) és a talaj (VSS) között egy keskeny 0,3 V -os margón belül.Ez a pontos feszültségvezérlés olyan alkalmazásokban szerepel, amelyek rangsorolják az energiaveszteség minimalizálását és a jel integritás fenntartását.

Az IC kitartó védelme az elektrosztatikus kisülés (ESD) ellen egy másik figyelemre méltó tulajdonság.Az ESD káros hatásainak elemzésével az elektronikus alkatrészekre, a CD4007 szorító diódákkal van felszerelve a feszültség lefolyó (VD) és a talaj (VSS) között.Ezek a diódák azonnal felszívják a hirtelen feszültség tüskéket, megóvva a bemeneteket a statikus elektromos áramtól, amely a kezelés és a működés során rendszeresen változó statikus körülmények között rendszeresen kitett alkatrészek fő jellemzője.

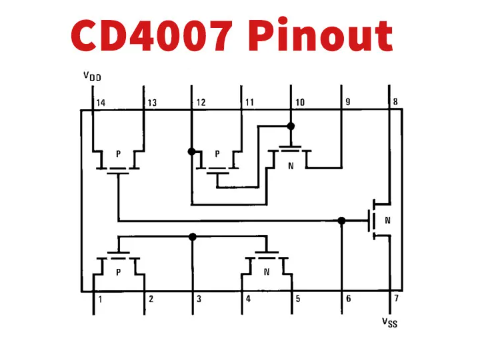

CD4007 PIN -konfiguráció

Nem	Tűnév	Leírás
1	2DP	A P -csatorna 2. csatornájának lefolyása
2	2Sp	P -csatorna forrása a 2. csatornán
3	2A	Bemeneti csatorna 2.
4	2SN	Az N -csatorna forrásának forrása
5	2DN	Az N -csatorna 2. csatornájának lefolyása
6	1A	1. bemeneti csatorna
7	VSS	Forrásellátás
8	1DN	Az N -csatorna 1. csatornájának lefolyása
9	3SN	Az n csatorna forrása a 3. csatorna forrása
10	3A	Bemeneti csatorna 3. csatorna
11	3Sp	A P -csatorna 3 forrása
12	3 év	Kibocsátás
13	1DP	A P -csatorna 1. csatornájának lefolyása
14	VDD	Lefolyóelem

CAD modell CD4007

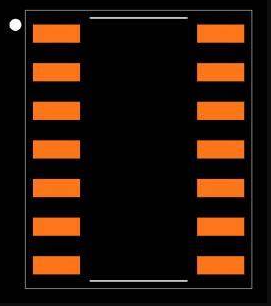

CD4007 lábnyom

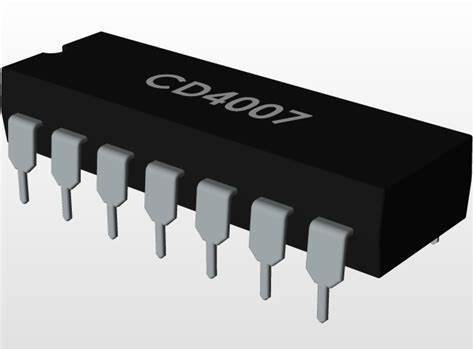

CD4007 3D modell

A CD4007 előírásai

Beír	Paraméter	Érték
Hegy	Szerkesztési típus	Felszíni
	Csomag / tok	14-SOIC (0,154, 3,90 mm szélesség)
	Pins száma	14
	Beszállító eszköz csomag	14-es
Üzemeltetési feltételek	Üzemi hőmérséklet	-40 ° C -85 ° C
	Maximális üzemi hőmérséklet	85 ° C
	Perc üzemi hőmérséklet	-40 ° C
Elektromos jellemzők	Tápfeszültség	3V -tól 15 V -ig
	Maximális ellátási feszültség	15 V -os
	Perc tápfeszültség	3V -os
	Terjedési késleltetés	50 ns
Tervezési előírások	Sorozat	4000B
	Logikai funkció	Inverter
	Logikai típus	Kiegészítő pár plusz inverter
	Áramkörök száma	2
	Bitek száma	3
	A bemeneti sorok száma	3
	Kimeneti sorok száma	3
	Alapvető cikk száma	4007
	Polaritás	Befordító
További részletek	Csomagolás	Cső
	Alkatrész állapota	Elavult
	Nedvességérzékenységi szint (MSL)	1 (Korlátlan)
	Rohs állapot	Rohs kompatibilis
	Ólommentes	Ólommentes
	Közzétett	1999

A CD4007 jellemzői

Jellemző	Leírás
Széles tápfeszültség -tartomány	3,0 V - 15 V
Nagy zajjalás mentesség	0,45 VCC (Typ.)
Nyugalmi aktuális tesztelés	100% -ban 20 V -on tesztelték
Szimmetrikus kimeneti jellemzők	Szabványosított, biztosítva a megbízható kimenetet

A CD4007 alkalmazásai

A CD4007 integrált áramkör, amely alkalmazkodóképességéről és megbízható teljesítményéről ismert, különféle alkalmazásokat talál a különféle elektronikus tervekben.

Precíziós jel -élők

A CD4007 hozzáértő a jel -élező áramkörök felépítéséhez, amely a digitális rendszerek szükséges alkotóeleme, ahol a pontos jel szélei hitelesek a pontos időzítéshez és a funkcionalitáshoz.Ezek az élezők a zajos jeleket tiszta, jól definiált impulzusokba finomítják, amelyeket a kommunikációs rendszerekben használnak az időzítési hibák és az adatok korrupciójának elkerülése érdekében.Megfigyelheti, hogy a CD4007 beépítése javítja a jel integritását, biztosítva a stabil adatátvitelt.

Hatékony digitális inverterek

A digitális elektronika világában az inverterek végső alkatrészekként szolgálnak.Helyes konfigurálás esetén a CD4007 rendkívül hatékony inverterként működik, csodálva az alacsony energiafogyasztás és a robusztus teljesítmény miatt, így ideális a nagyszabású integrációs alkalmazásokhoz.Észreveheti, hogy a CD4007 következetes teljesítményt nyújt a komplex logikai áramkörökben és a mikroprocesszorokban, jelentősen hozzájárulva az áramkör stabilitásához és a digitális logikai tervezés megbízhatóságához.

Pontos küszöbérzékelők

A küszöbérzékelők meghatározzák, hogy egy bemeneti jel meghaladja -e egy adott értéket, és aktív -e az automatizálási és biztonsági rendszerekben.A CD4007 használatával ezek a detektorok nagy pontosságú és minimális komponensszámmal működnek.Ezt a hatékonyságot leginkább a kontrollrendszerekben értékelik, ahol a pontos küszöbérzékelés biztosítja a megfelelő rendszerválaszokat a változó bemeneti szintekre.A tényleges alkalmazások a CD4007 -et mutatják be, javítva az operatív biztonságot és a hatékonyságot a megbízható küszöbérzékeléssel.

Nagy hegedűs lineáris erősítők

A lineáris erősítők hullámforma torzítás nélkül erősítik a kis jeleket, és a CD4007, ha lineáris erősítőként konfigurálják, stabil és tiszta jelerősítést biztosít.Ez domináns az audio- és műszeres alkalmazásokban, ahol a jel hűség súlyos.Értékelheti a CD4007 -et a jel integritásának fenntartása érdekében az amplifikáció során, ezáltal támogatva annak nélkülözhetetlenségét az érzékeny analóg áramkörökben.

Stabil kristály oszcillátorok

A kristály oszcillátorok, amelyek a kontrollált kristály rezgéseken keresztül a stabil frekvenciatermeléstől függnek, gyakran alkalmazzák a CD4007 -et az oszcillációs paraméterek konzisztenciájának fenntartása érdekében.Ez a stabilitás aktív az időzítő eszközökben és a kommunikációs berendezésekben.Használhatja ki, hogy a CD4007 sikeresen kifejlesztett kristály oszcillátorokat, amelyek nagy stabilitást mutatnak, biztosítva a megbízhatóságot és a pontosságot a pontos elektronikus alkalmazásokhoz.Az ilyen stabil oszcillátorok kulcsszerepet játszanak a teljesítmény javításában ezekben a területeken.

A CD4007 tranzisztor tömb generációs potenciálja az inverter létrehozásához

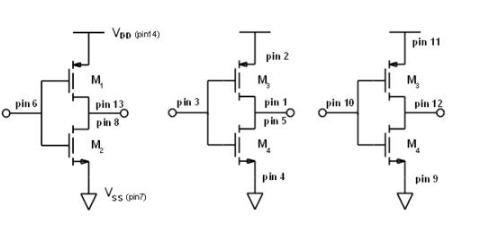

A CD4007 csomag legfeljebb három inverter előállítására büszkélkedhet, sokoldalú eszközt kínálva a változatos áramköri alkalmazásokhoz.A végső frekvenciaváltó beállítása magában foglalja a 8. és 13. csapok csatlakoztatását a kimenethez, a 6. érintkező bemenetként.A 14. csapot (VDD) csatlakoztatni kell a tápegységhez.A 7. tűt (VSS) a talajhoz kell kapcsolni.További inverterek elrendezhetők a konkrét követelmények teljesítésére.

A 2. csap (VDD) és a 4 (VSS) szolgálati csatlakozásként szolgál.Az 1. és 5. csap képezi a kimenetet.A 3. érintkező a bemenet.A 11. érintkező csatlakozik a VDD -hez.A 9. érintkező a VSS -hez kapcsolódik.A 12. érintkező kimenetként szolgál.A 10. érintkező biztosítja a bemenetet.

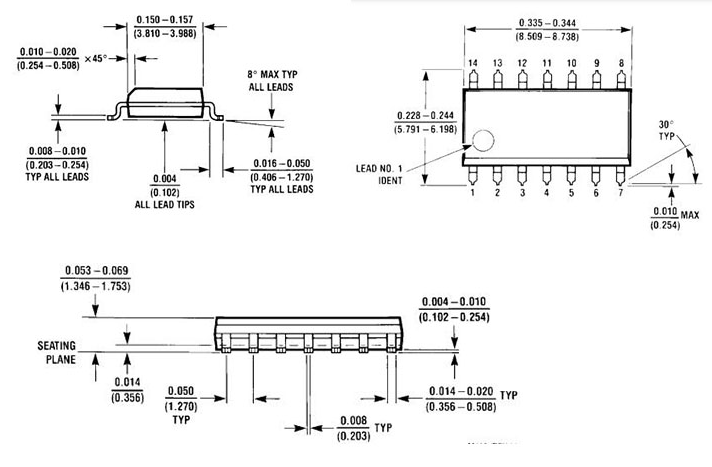

A CD4007 méretei

CD4007 gyártója

A félvezetőn (NASDAQ: ON) az energiahatékony innovációkról híres, segítve a globális ügyfeleket az energiafogyasztás csökkentése érdekében.A társaság hatalmas megoldásokat kínál a különféle ágazatokban, beleértve az autóipari, kommunikációs és fogyasztói elektronikát.

A vállalat széles körű termékcsaládja a piaci kiemelkedésének oszlopaként szolgál.A félvezetőn alkalmazható és megbízható megoldásokat nyújt a különálló iparágak egyedi igényeihez.Az autóiparban termékeik jelentősen javítják a jármű hatékonyságát és biztonságát, ami jobb üzemanyag -fogyasztáshoz vezet, és biztosítja a simább és biztonságosabb utazást.A fogyasztói elektronikában a vállalat kínálatát úgy tervezték, hogy maximalizálja az eszköz teljesítményét és meghosszabbítsa az akkumulátor élettartamát.

A Semiconductor hatékony ellátási lánc menedzsmentje garantálja termékeinek következetesen időszerű rendelkezésre állását a globális kereslet kielégítése érdekében.A vállalat kiterjedt létesítményeinek és irodáinak hálózata, amelyet stratégiailag veszélyes piacokon helyeznek el Észak-Amerikában, Európában és az ázsiai-csendes-óceáni térségben, lehetővé teszi, hogy gyorsan reagáljon a piaci igényekre és az ügyfelek igényeire.

A CD4007 hasonló specifikációival rendelkező alkatrészek

Alkatrészszám	Gyártó	Csomag / tok	Pins száma	Logikai funkció	Áramkörök száma	Kimeneti sorok száma	Terjedési késleltetés	Perc tápfeszültség	Tápfeszültség	Tekintse meg összehasonlítást
CD4007CM	Félvezetőn	14-SOIC (0,154, 3,90 mm szélesség)	14	Inverter	2	3	50 ns	3 V	3V ~ 15V	CD4007CM
MC14007ubd	Félvezetőn	14-SOIC (0,154, 3,90 mm szélesség)	14	-	-	-	18 ns	-	5 V	MC14007ubd
Sn74hct04dr	Texasi műszerek	14-SOIC (0,154, 3,90 mm szélesség)	14	Inverter	-	-	55 NS	3 V	3V ~ 18V	Sn74hct04dr

Adatlap PDF

CD4007CM adatlapok:

Hengeres akkumulátor tartók.pdf

MC14007UBD adatlapok:

MC14007ub.pdf

MC14007ub.pdf

SN74HCT04DR adatlapok:

Sn54hct04, sn74hct04.pdf

Gyakran feltett kérdések [GYIK]

1. Mi lehet a CD4007?

A CD4007 egy sokoldalú IC, amelyet a mérnökök többféle célból kiaknázhatnak.Három inverter láncát képezhet, egy inverter két átviteli kapuval vagy bonyolultabb logikai kapukkal.Az inverterek és az átviteli kapuk komoly szerepet játszanak a digitális rendszerek, például a D flip-flopok felépítésében.A CD4007 rugalmasságának felismerése lehetővé teszi az egyedi áramkörök megtervezését a több IC használata nélkül.Az a képesség, hogy ugyanazt az IC -t újrakonfigurálja a különféle felhasználásokhoz, nemcsak a nyomtatott áramköri táblák helyét konzerválja, hanem korszerűsíti a tervezési folyamatot is.Ez az alkalmazkodóképesség miatt dédelgetett eszköz egyaránt tudományos és ipari környezetben.

2. Mekkora a CD4007 feszültsége?

A CD4007 IC -t gyakran értékelik változatos alkalmazásai, alacsony termikus eloszlás és lenyűgöző zaj immunitás miatt.A VSS között -0,3 V és VDD között működik, +0,3 V -nál.A megfelelő feszültségkezelés alapvető fontosságú az IC integritásának fenntartásához és hosszú élettartamának meghosszabbításához.Annak biztosítása, hogy ezeket a működési feszültségeket fenntartsák, hogy megakadályozzák az elektromos túlfeszültséget, amely ronthatja az IC teljesítményét a kifinomult áramkörökben.A részletre való figyelem elsősorban jelentős az elektronikus terv prototípus -szakaszában.
