AT89S52-24PU mikrovezérlő: Jellemzők és hogyan működik?

Ebben a cikkben belemerülünk az AT89S52-24PU architektúrájába, a PIN-konfigurációba és a speciális funkciókba, feltárva, hogy ezek az elemek hogyan kombinálják egy mikrovezérlő létrehozását, amely különféle alkalmazásokban kiemelkedik.Megvizsgáljuk a csere lehetőségeit és alternatíváit, biztosítva, hogy átfogó megértést szerezzenek az AT89S52-24PU helyéről a mikrovezérlő megoldások szélesebb körében.

Katalógus

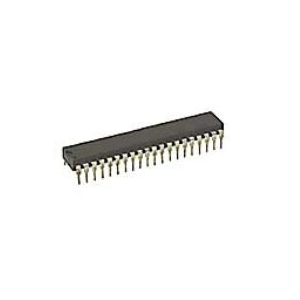

Mi az AT89S52-24PU?

A AT89S52-24PU egy sokoldalú, 8 bites mikrokontroller, amelyet a hatékonyság és az alacsony feszültségű működési képesség miatt ünnepelnek.8K-val érkezik a rendszeren belüli programozható flash memóriával.A 80C51 sorozat részeként egyszerűsíti az átprogramozást a chip Flash, a rendszeren belüli programozás (ISP) és a hagyományos programozók révén.A statikus logikai kialakítás lehetővé teszi az órafrekvencia-beállításokat 0 Hz-re, javítva a rugalmasságot két energiatakarékos móddal.

Alapjáratban, míg a CPU szünetet tart, a perifériás funkciók zökkenőmentesen folytatódnak.Power-down módban a RAM-adatok megmaradnak, és minden funkció megállít, amíg megszakítás vagy hardver visszaállítása nem változik.

Csere és alternatívák

• AT89S52-24PC

• STC89C52

• AT89S51

• AT89C52

• AT89S52-24PI

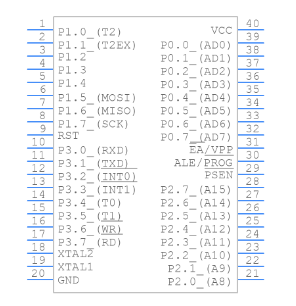

AT89S52-24PU PIN-konfiguráció

Az AT89S52-24PU mikrovezérlő sokoldalú elrendezéssel büszkélkedhet, 40 érintkezővel, mindegyik speciális feladatokhoz tervezve.Ez a beállítás elősegíti az innovatív alkalmazások feltárását a beágyazott rendszereken belül.

A mikrovezérlő zökkenőmentes működéséhez fontos egy megbízható energiaforrás.A 40 (VCC) és a 20 (GND) csapok kezelik az energiát és a földi feladatokat, képezik a teljesítmény alapját.A gyakorlatban a kondenzátorok leválasztása hozzájárulhat az áramellátás zajának csökkentéséhez.

A 0. port (Pins 32-39): Mint egy mind az adatok, mind az alacsonyabb rendű címbusz a memória és az I/O feladatok során, ez a port beállítást igényel, ha bemenetként állítják be.

1. port (1-8. Pins): Elsősorban az I/O feladatokhoz ez a port összhangban áll a különféle perifériákkal, növelve a mikrovezérlő alkalmazkodóképességét.

2. port (Pins 21-28): A magasabb rendű címbuszként és az általános I/O portként szolgál, a 2. port a memória kiterjesztésének szükségessége a belső határokon túl.

A 3. port (10-17. Pins): A multifunkciós képességéről ismert, a 3. port a soros kommunikáció (RXD, TXD), a megszakítások (INT0, INT1) és az időzítővezérlés (T0, T1) kezeli, a fejlett feldolgozási képességeket gazdagítva.

RESET (9. érintkező): Ez a PIN -kód újraindítja a mikrovezérlőt, magas impulzussal, visszaállítva az összes regisztert és a programszámláló nullára állítva.Az impulzus frekvenciájának és időtartamának gondos ellenőrzést igényel a megbízható működés biztosítása érdekében.

Oszcillátor csapok (XTAL1, XTAL2 - 18, 19. csapok): Integrált az óratermeléshez, ezek a csapok befolyásolják az időzítést és a végrehajtási sebességet.A megfelelő kristály oszcillátor frekvencia kiválasztása a teljesítmény szempontjait, például az energiafelhasználást és a feldolgozási sebességet.

AT89S52-24PU előírások

Termék attribútum	Attribútum érték
Gyártó	Mikrochip
Csomag / tok	PDIP-40
Csomagolás	Cső
Hossz	52,58 mm
Szélesség	13,97 mm
Magasság	4,83 mm
Tápfeszültség	4 V ~ 5,5 V
Üzemi hőmérséklet	-40 ° C ~ 85 ° C
Program memóriaméret	8 kb
Data RAM méret	256 b
I/OS száma	32 I/O
Interfész típus	UART
Maximális órajel -frekvencia	24 MHz
Szerelési stílus	Lyukon keresztül
Terméktípus	8 bites mikrovezérlők - MCU

AT89S52-24PU szolgáltatások

8 bites CPU és programozási dinamika

Az AT89S52-24PU mikrovezérlő dinamikus 8 bites CPU-val büszkélkedhet.Gyors programozási képességei javítják a működési hatékonyságot a különféle alkalmazásokban, tükrözve az emberi sebesség és optimalizálás iránti vágyakat.

I/O rugalmasság és flash memória

32 programozható I/O vonallal felszerelve bőséges rugalmasságot biztosít a különféle eszközökkel való zökkenőmentes kapcsolathoz.A Flash memória támogatja az online programozást, lehetővé téve a könnyebb frissítéseket és módosításokat, hasonlóan ahhoz, hogy alkalmazkodjanak az állandóan változó igényekhez a hardver cseréje nélkül.

Feszültség- és utasításkészlet

A 4,0 V és 5,5 V közötti működési feszültségek az elektronikus környezet széles skálájának megfelelőek.A mikrovezérlő igazodik a jól megfontolt MCS-51 utasításkészlettel, amelyet a beágyazott rendszerek hatékonysága és megbízhatósága érdekében ünnepeltek.

Frekvencia, teljesítmény és hatékonyság

A teljes statikus műveletek támogatása 0 és 33 MHz között lehetővé teszi az energiafogyasztás és a teljesítmény meghatározott igényekhez való testreszabását, különös tekintettel az erőérzékeny forgatókönyvekre, és foglalkozik az erőforrás-kezeléssel kapcsolatos aggodalmakkal.

Megszakítás, memória és időzítők

8 megszakító forrás esetén a mikrovezérlő kötelezően kezeli a komplex alkalmazásokat.Ez magában foglalja 256 bájtos on-chip RAM-ot és három 16 bites időzítőt/pultot, amelyek biztosítják a pontos időzítést és ellenőrzést, jó pontosságot és megbízhatóságot igénylő alkalmazásokhoz.

Energia -optimalizálás és gyakorlati tervezés

Az alvási módok beépítése optimalizálja az akkumulátorral működő eszközök energiafelhasználását, hozzájárulva az akkumulátor hosszabb élettartamához, ami bólint a fenntarthatóság hajlandóságához.

Sokoldalúság

A szolgáltatásban gazdag tervezési és rendszerkorlátozások kiegyensúlyozásakor az AT89S52-24PU alkalmazkodóképessége kibővíti az oktatási, ipari és fogyasztói elektronika iránti vonzerejét.A mikrovezérlő szemlélteti az átgondolt, amely hatékonyan megfelel a különféle követelményeknek.

Az AT89S52-24PU felhasználása és hatása

Az AT89S52-24PU mikrovezérlőt számos területen széles körben használják, beleértve a beágyazott vezérlőrendszereket, az intelligens eszközöket és az automatizálási technológiákat.Rugalmas óra gyakorisággal és online programozással rendelkezik, amely egyszerűsíti mind a frissítéseket, mind a karbantartást.Szerepet játszik az elektronikus időzítőkben, az autóipari elektronikában és az adatgyűjtő rendszerekben.A beágyazott rendszervezérlők, az elektronikus kijelzővezérlés és a kommunikációs interfészek részesülnek a funkciókból.Veszék a különféle automatizálási berendezésekben.

Az integrált időzítőkkel felfegyverkezve az AT89S52-24PU pontos időzítést biztosít olyan alkalmazásokhoz, mint az elektronikus időzítők és az autóipari ECU-k.Ez a pontosság hasonlít arra, hogy ez a gondosan beállítja a rendszereket a csúcsteljesítmény elérése érdekében, elismerve az időzítés értékét a hatékonyság és a megbízhatóság szempontjából.Mind az otthoni, mind az ipari tájakon belül a mikrovezérlőt az érzékelő adatok gyűjtésére és elemzésére használják a beágyazott rendszerek kezelésére.Ez a tükrök visszacsatolást használnak a finomhangos rendszerekhez, javítva a biztonságot és optimalizálva az energiafelhasználást.A mikrovezérlő képessége a kijelzők kezelésére és a soros kommunikáció engedélyezésére megkönnyíti a sima interfészeket.Hatékonyan szervezi a robot- és összeszerelési vonal műveleteket, hasonlóan a gyári gépek szinkronizálásához a legmagasabb szintű termelékenység és a pontosság érdekében.

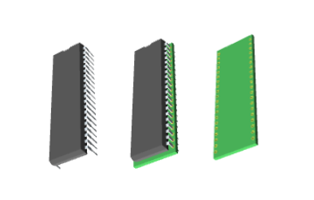

3D-s modell az AT89S52-24pu

Az AT89S52-24PU mikrovezérlő a beágyazott rendszerekben felhívja a figyelmet a sokoldalú 8 bites CPU képességeire.Ez egy vágógép számos elektronikai projektben, megbízhatósága és egyértelmű programozhatósága miatt.

A 3D-s modellek felhasználása olyan alkatrészekhez, mint az AT89S52-24PU, lehetővé teszi a megjelenítés prototípus készítését.Ez a folyamat elősegíti a költségek minimalizálását és a lehetséges összeszerelési hibák elkerülését.A pontos megjelenítéssel mélyen belemerülhet a tervek minden részletébe, javíthatja a pontosságot és a finomítást.A 3D -s modellek megemlítik a PCB -kialakítás pontosságát, optimalizálva a helyet és az erőforrás -felhasználást.Ezeknek a modelleknek a vizsgálata a termelési átviteli sebesség javulásához vezethet.Miután beépítették a munkafolyamatokba, ezek a betekintések a legjobbak az iteratív tervezési fejlesztésekhez.

8 KB flash memóriával és 256 bájt RAM-mal felszerelve az AT89S52-24PU szilárd támogatást nyújt a különféle programozási alkalmazásokban.Sokoldalúsága széles körű felhasználást kínál, különösen az automatizálási és vezérlőrendszerekben, ahol a hatékonyságot ápolják.A modern elektronika részesül a lelkes energiagazdálkodásból.Ez a mikrovezérlő alacsony energiájú fogyasztása miatt az akkumulátorral működtetett alkalmazások kedvence.

Az AT89S52 mikrovezérlő működési folyamata

Inicializálás és visszaállítási mechanizmus

Amikor az AT89S52 megkapja az energiát, az inicializálási lépések sorozatán megy keresztül, hogy felkészüljön a program végrehajtására.Az indulás úgy kezdődik, hogy beállítja az RST PIN -kódot, hogy visszaállítsa a mikrovezérlőt.Stabil visszaállítási folyamatra van szükség az ismert állapottól való kezdethez és a váratlan viselkedés elkerüléséhez, amely megzavarhatja a műveleteket.

Rendszer órakonfiguráció

A rendszerórát egy kristályhoz csatlakoztatott belső oszcillátorral konfigurálják, amely stabilizálja az óra frekvenciáját és biztosítja az időzítés pontosságát.Figyeljen arra, hogy a kristály oszcillátor specifikációit az alkalmazás igényeihez igazítsák, az optimális teljesítmény érdekében.

Program végrehajtása és memóriakezelés

A program végrehajtása a kód betöltésével és a programszámláló használatával kezdődik az utasítások feldolgozásának megkezdéséhez a memóriából.A chip RAM és a külső memória interfészek szerepet játszanak az adattárolás kezelésében.Összpontosítson az on-chip és a külső memória használatának kiegyensúlyozására a nagyobb hatékonyság és sebesség elérése érdekében.

Adatbevitel és kimenetkezelés

A mikrovezérlő szakszerűen kezeli az adatbemeneteket és kimeneteket a különböző interfészek között, megkönnyítve a külső környezettel való interakciót.A portokat úgy tervezték, hogy támogassák a bemeneti/kimeneti funkciók sokaságát.Az alkalmazásokkal való sikeres integráláshoz átgondolt interfész -tervezés szükséges, biztosítva a megbízható adatkezelést és a reagálást.

Külső környezeti interakció

Az AT89S52 lehetővé teszi a hatékony kommunikációt a külső perifériákkal, alkalmazkodva a környezeti változásokhoz.Ez a rugalmasság megfelel az ipari automatizálástól a fogyasztói elektronikáig.Gyakran nézzen előre, figyelembe véve a jövőbeli integrációs potenciálokat és a tervezés méretezhetőségét.Az AT89S52 mikrokontroller a rugalmasságot és a pontosságot mutatja be a különféle működési környezetben, az alapvető beállítások összehangolásától függően mind a hardver, mind az alkalmazás-specifikus követelményekkel.

Adatlap PDF

AT89S52-24PU adatlapok:

At89s52.pdf

Gyakran feltett kérdések [GYIK]

1. Milyen előnyöket kínál az AT89S52?

Az AT89S52, amely a Microchip innovatív nem felejtő memóriáját használja fel, zökkenőmentesen integrálódik az elterjedt 80C51 utasításkészlettel.Beépített flash memóriája lehetővé teszi a rendszeren belüli frissítéseket, kielégítve az iteratív fejlesztés és a dinamikus termékek kiigazításának fejlődő igényeit.Ez fontos eszközévé teszi a hagyomány és a modern funkcionalitás kiegyensúlyozását.

2. Hogyan jellemzi az AT89S52 mikrovezérlőt?

Ez a mikrokontroller nagy hatékonysággal harmonizálja az alacsony energiafelhasználást, és 8K bájt memóriával büszkélkedhet az Atmel élvonalbeli nem-illékony technológiáján alapulva.Ez a harmonikus keverék több alkalmazáshoz illeszkedik, ahol a hatékonyság és a megbízhatóság mélyen hangzik a felhasználói elvárásokkal szemben.

3. Mekkora az AT89S52 mikrovezérlő csapja?

A 40 csapkészlettel a mikrokontroller 32 GPIO csapot, több időzítőt, többszörös megszakítást, soros portot és egy chip oszcillátort tartalmaz, támogató áramkörrel.Az ilyen rugalmas PIN -architektúra különféle tervezési útvonalakat tartalmaz, amelyek vonzóak az erős interfészi megoldások igényeire.

4. Milyen szerepeket vállalhat az AT89S52 mikrovezérlő?

Ez a mikrovezérlő adaptálható, felügyeli a digitális vezérlő alkalmazások spektrumát.Működési módjai, üzemeltetése, tétlen és teljesítménye, hatékonyan szolgál az energiafelhasználás optimalizálásában.Ez hasznos az akkumulátor-függő eszközökben, ahol az akkumulátor hosszú élettartama meghosszabbítja az energiagazdálkodási célokat.

5. Mi különbözteti meg az AT89C52 mikrovezérlőt?

A 8051 -es felálláshoz tartozó AT89C52 8 kB programozható flash memóriát és 256 bájt RAM -ot kínál.Figyelemre méltó ellenálló képességet mutat, akár 1000 írási/törlési ciklust is végez, ami javítja annak alkalmasságát a szigorú alkalmazásokhoz.Tartóssága vonzó a hosszú távú forgatókönyvekben, ahol az erős teljesítmény jelentőséggel bír.
