AD8130AR erősítő útmutató: Jellemzők, pinout, alkalmazások és adatlap

Ez az útmutató az AD8130AR-ról, a nagysebességű erősítőről szól.Úgy tervezték, hogy jeleket vegyen a csavart-pár kábelekből (az a fajta, amelyet a hálózatokban gyakran használnak), és tiszta, egykori jelekké alakítsák őket, amelyeket a rendszer más részei használhatnak.Ebben a cikkben megtudhatja, mit csinál az AD8130AR, hogyan működik benne, hol használhatja, és milyen verziók állnak rendelkezésre a különböző igényekhez.

Katalógus

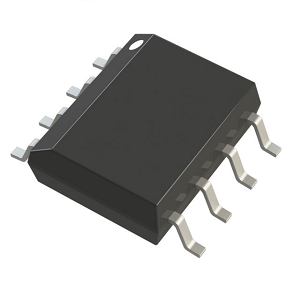

AD8130AR áttekintés

A AD8130AR egy nagysebességű differenciális vevő erősítő, amelyet a precíziós jelátvitelhez terveztek a csavart-pár kábelek felett.Az AD8129/AD8130 család részeként kiemelkedik a differenciáljelek egykori kimenetekké történő konvertálásában, kiváló jel-hűséggel.Széles −3 dB sávszélességgel 270 MHz-rel és kivételes 1090 V/µs sebességgel ideális analóg vagy digitális videó és nagysebességű adatok továbbításához.Az AD8130AR kiváló közös módú elutasítást biztosít 94 dB-nél alacsony frekvenciákon és 70 dB 10 MHz-en, lehetővé téve, hogy hatékonyan működjön az olcsó, árnyékolás nélküli kábelezés során is.Támogatja a széles áramellátási tartományt, az egyetlen +4,5 V -tól a kettős ± 12,6 V -os sínekig, lehetővé téve a különféle rendszer feszültségének felhasználását, anélkül, hogy izolációs transzformátorok lenne.Az AD8130 egységgyógyszeres stabil és a legmegfelelőbb a nagy sávszélességű, alacsony nyereségű alkalmazásokhoz.

Ha megbízható, nagy teljesítményű vevő erősítőket keres, akkor az AD8130AR nagyszerű választás.Helyezze ma magunkkal az ömlesztett megrendelést, hogy a nagysebességű rendszerek zökkenőmentesen működjenek a következetes, alacsony zajú jelkezeléssel.

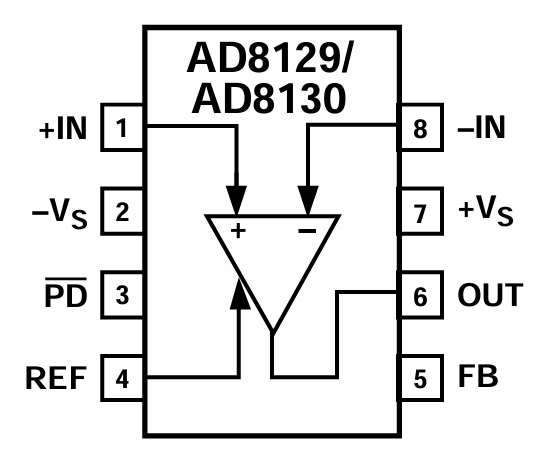

AD8130AR PIN -konfiguráció

Csapszám	Tűnév	Leírás
1	+	Nem invertáló bemenet (pozitív differenciál bemenet)
2	–VS	Negatív tápegység feszültsége
3	Pd̅	Erőteljesítmény-vezérlés (aktív alacsony)
4	Ref	Referencia feszültség bemenet (beállítja a kimeneti közös módot)
5	Fb	Visszajelzési csap (a nyereség vagy a stabilitás beállításához)
6	KI	Erősítő kimenete
7	+Vs	Pozitív tápegység feszültsége
8	-	Bemenet invertálása (negatív differenciál bemenet)

AD8130AR CAD modellek

AD8130AR szimbólum

AD8130AR lábnyom

AD8130AR 3D modell

AD8130AR szolgáltatások

Nagy sávszélesség: Az AD8130AR egy −3 dB sávszélességet támogat az egységnövekedésnél, lehetővé téve a gyors analóg és digitális jelek kezelését minimális veszteséggel vagy késleltetéssel.Ez lehetővé teszi a magas frekvenciájú alkalmazásokhoz, például a video-átvitelhez és a nagysebességű adatkapcsolatokhoz.

Gyors sújtási sebesség: Nagyon magas, 1090 voltos sebességgel, mikrosekundumonként, az erősítő gyorsan reagálhat a bemeneti jel gyors változásaira, biztosítva az éles jelátmeneteket és csökkentve a torzulást a gyorsan változó hullámformákban.

Kiváló közös mód-elutasítási arány (CMRR): Az AD8130AR 94 dB CMRR -t ér el DC -től 100 kHz -ig, 80 dB 2 MHz -en és 70 dB 10 MHz -en.Ez lehetővé teszi, hogy elutasítsa a nem kívánt zajt vagy interferenciát, amely mindkét bemeneten egyenlően jelenik meg, még magas frekvenciákon is, árnyékolatlan csavart-pár kábelekkel történő felhasználáshoz.

Nagy bemeneti impedancia: A nagy bemeneti impedanciája biztosítja a jelforrás minimális betöltését, megőrizve a jel integritását és megkönnyíti a többi áramkörhez való kapcsolódást.

Széles bemeneti közös üzemmódú feszültségtartomány: A széles körű, közös módú tartomány azt jelenti, hogy az erősítő elfogadja a bemeneti feszültségeket, amelyek a talaj fölé vagy alatti torzítás nélkül, még transzformátorok használata nélkül is.

Alacsony bemeneti zaj: Az AD8130AR fenntartja az alacsony zajszintet, így alkalmas precíziós alkalmazásokra, például műszerezésre és orvostechnikai eszközökre.

Alacsony torzítás: Az erősítő nagyon alacsony teljes harmonikus torzulást kínál, –79 dBC-nál mérve 1 V P-P jelnél 5 MHz-en.Ez biztosítja a pontos jel reprodukciót olyan alkalmazásokban, mint a videó vagy az RF alapsáv átvitele.

Széles tápegység : A +4,5 V -nél kezdve egyetlen tápegységből vagy kettős készletből is működhet, akár ± 12,6 V -ig, a rendszer feszültségének széles skálájával kompatibilitást kínálva és javítva a tervezési alkalmazkodóképességet.

Kikapcsoló funkció: Az integrált tápcsomagoló csap lehetővé teszi az eszköz letiltását, ha nincs szükség, az energiát az akkumulátorral működtetett vagy energiaérzékeny alkalmazásokban.

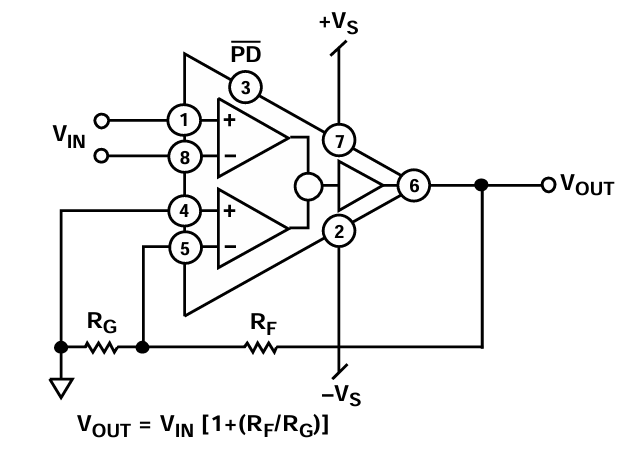

AD8130 blokkdiagram

A blokkdiagram szemlélteti az AD8130 belső szerkezetét és annak variánsát, amely mindkettő differenciális vevő erősítőként működik.Az eszköz magjában két belső differenciálerősítő található, amelyek egy végű bemeneti jel (V_IN) feldolgozására és differenciál kimenet előállítására vannak elrendezve.A jel az 1. érintkezőbe (nem invertáló bemenet) lép be, és két illesztett belső erősítőn folyik át, amelyek fenntartják a kiváló közös módú elutasítást és a jel hűségét.Az 5. csapot az RG ellenálláson keresztül földeljük, míg az RF visszacsatolási ellenállása a kimenetet visszahúzza az invertálási úthoz, beállítva a nyereséget a képlet szerint:

Ez a visszacsatolási elrendezés biztosítja a stabilitást és a pontos nyereség -szabályozást.Az energiát a készülékhez a 2. és a 7. csapon keresztül szállítják, amelyek a negatív és a pozitív ellátási sínekhez (-VS és +VS) csatlakoznak.A 6. érintkező kiadja a végső amplifikált jelet, és a 3. érintkező (PD) lehetővé teszi az áramszennyeződés vezérlését az energia megmentéséhez, amikor az eszköz nem használja.A belső differenciális architektúra minimalizálja a torzítást és a külső interferenciát, így az AD8130 sorozat alkalmas nagysebességű alkalmazásokra, például precíziós videójel-eloszlásra a csavart-pár vonalakon.

AD8130AR specifikációk

Beír	Paraméter
Gyártó	Analóg Devices Inc.
Csomagolás	Cső
Alkatrész állapota	Elavult
Erősítő típus	Differenciális
Áramkörök száma	1
Elrohanási kamatláb	1100 V/µs
-3dB sávszélesség	290 MHz
Általános - Bemeneti elfogultság	500 NA
Feszültség - bemeneti eltolás	400 µV
Jelenlegi ellátás	13 MA
Áram - Kimeneti / csatorna	40 mA
Feszültség - ellátási tartomány (min)	4.5 V
Feszültség - ellátási tartomány (max)	25.2 V
Üzemi hőmérséklet	-40 ° C ~ 85 ° C
Szerkesztési típus	Felszíni
Csomag / tok	8-SOIC (0,154 ", 3,90 mm szélesség)
Beszállító eszköz csomag	8-os
Alaptermék száma	AD8130

AD8130AR alkalmazások

Nagysebességű differenciálvonal-vevők

Az AD8130AR-t szándékosan építették fel, hogy magas frekvenciájú differenciáljeleket fogadjanak el a csavart-pár kábelekre.Kiváló közös üzemmódú kilökődése és széles sávszélessége biztosítja, hogy a jel tiszta és pontos marad, még akkor is, ha külső elektromos zaj van.Ez ideálissá teszi az ipari automatizálás, a kommunikációs kapcsolatok vagy a környezetek használatát, ahol az EMI és a Crosstalk aggodalmak.

Egyéni végű konverzió

Sok rendszerben a jelek differenciális formában kerülnek továbbításra a zaj immunitására, de a további feldolgozáshoz egykori jelekké kell konvertálni.Az AD8130AR ezt az átalakítást minimális torzítással és széles feszültség-támogatással kezeli, lehetővé téve a differenciálkimenetek és az egykori ADC-k, a DSP-k vagy az analóg rendszerek közötti tiszta és hatékony interfészet.

Nagysebességű műszeres erősítők

A nagy bemeneti impedanciájának, az alacsony zajnak és a kivételes linearitásnak köszönhetően az AD8130AR alkalmas a műszeres alkalmazásokhoz.Ez lehetővé teszi a pontos differenciálméréseket és az amplifikációt a rendszerzaj hozzáadása nélkül, és értékessé teszi a tudományos, orvosi vagy ipari érzékelő interfészekben.

Szintváltó alkalmazások

Az AD8130AR egy széles bemeneti közös üzemmód-feszültségtartományt tartalmaz, lehetővé téve, hogy a feszültségszintet eltolják a különböző talajpotenciálokkal rendelkező rendszerek között.Ez hasznos olyan rendszerekben, amelyek nagy távolságra terjednek ki vagy összekötik a különböző teljesítménytartományokat anélkül, hogy izolációs transzformátorokat vagy további hardvereket igényelnének.

Analóg és digitális videó jelátvitel

Széles sávszélességével és alacsony torzulásával az AD8130AR ideális analóg vagy digitális videójelek továbbításához a csavart-pár kábeleken.Megőrzi a kép egyértelműségét és az időzítés integritását, így alkalmassá teszi a video-megfigyelő rendszerekhez, a műsorszóró berendezésekhez vagy a gépi látás beállításait, amelyek távolsági átvitelt igényelnek.

Nagysebességű adatátviteli rendszerek

Az adatkommunikációs rendszerekben a távolságon átnyúló jel lebomlása komoly aggodalomra ad okot.Az AD8130AR enyhíti ezt azáltal, hogy a nagy jel hűségét még meghosszabbított kábelhosszon is megőrzi, biztosítva, hogy a gyors digitális jelek érintetlenül érkezzenek.Kiváló választás olyan rendszereknél, mint az Ethernet a csavart páron, az adatgyűjtő egységek vagy a digitális vezérlő hátterek.

AD8130AR hasonló alkatrészek

• AD8130ARZ-Reel

Az AD8130ARZ-Reel funkcionálisan megegyezik az AD8130AR-val, ugyanazzal a 270 MHz-es sávszélességgel, 1090 V/µS SLEW sebességgel és magas CMRR-vel.A legfontosabb különbség a csomagolási formátumban rejlik, ez a verzió ólommentes, ROHS-kompatibilis tekercset kap, amely alkalmas automatizált SMT (felszíni Mount Technology) összeszereléshez.Ideális a nagy mennyiségű gyártási környezethez, amely a környezeti megfelelést és a hatékony termelési folyamatokat keresi.

• AD8130ARMZ-Reel

Ez a változat, az AD8130ARMZ-Reel, megosztja az AD8130AR összes alapvető elektromos tulajdonságát, de egy mini kis vázlatos csomagban (MSOP-8) érkezik, nem pedig a standard SOIC-ban.Az MSOP formátum kisebb lábnyomot kínál, így ideális a kompakt vagy űrkonzervált PCB-tervekhez anélkül, hogy veszélyeztetné a teljesítményt.Ez a hordozható vagy sűrű beágyazott rendszerek legfontosabb választása.

• AD8130ARMZ-Reel7

Az AD8130ARMZ-Reel7 ugyanaz az eszköz, mint az ARMZ-Reel verzió, de 7 hüvelykes szalagos és tárolási formátumban szállítva, amelyet meghatározott pick-and-hely rendszerekhez optimalizáltak.Ugyanazokat a nagysebességű, alacsony torzítású jellemzőket tartja fenn, amelyek kényelmet kínálnak az összeszerelő vonalak számára, amelyek szigorúbb orsó tűréseket vagy kisebb kötegelt futtatást igényelnek.

AD8130AR előnyei

Aktív visszajelzési architektúra

A hagyományos op-ampkákkal ellentétben az AD8130AR aktív visszacsatolási kialakítást használ, amely elválasztja a bemeneti és a visszacsatolási útvonalakat.Ez csökkenti a jel és a visszacsatolás közötti kölcsönhatást, javítva a stabilitást és minimalizálja a torzítást.Ezenkívül javítja az eszköz azon képességét, hogy elutasítsa a közös módú zajt, így alkalmassá teszi a differenciáljel-feldolgozáshoz nagy távolságra.

Magas sávszélesség és elrohanási sebesség

Az erősítő 270 MHz sávszélességet és villámgyors sebességet kínál 1090 V/µs.Ezek a jellemzők lehetővé teszik, hogy minimális késleltetéssel vagy jelveszteséggel kezelje a gyors éleket és a magas frekvenciájú tartalmat, így ideális az olyan alkalmazásokhoz, mint a videó átvitel, az RF alapsáv vagy a digitális kommunikációs rendszerek.

Alacsony torzítás és zaj

A bemeneti zajszint mindössze 12,5 NV/√Hz, és a harmonikus torzulás, akár −79 dBC 5 MHz-en, az AD8130AR biztosítja a tiszta, nagy hegesztési jelerősítést.Ez ideálissá teszi az érzékeny műszereket és a precíziós adatgyűjtést.

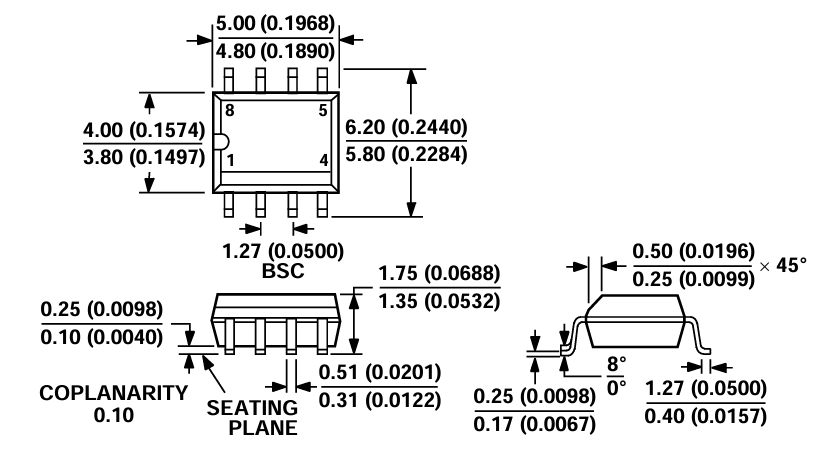

AD8130AR csomagolási méretek

Csomagméretek

Paraméter	Dimenzió (mm)
Testszélesség	3.80 - 4.00
Testhossz	4.80 - 5.00
Általános szélesség (vezetékekkel)	5.80 - 6.20
Testmagasság	1,35 - 1,75
Ólommagasság (csap távolsága)	1.27 (BSC)
Ólomszélesség	0,25 - 0,50
Ólom vastagsága	0,17 - 0,25
Ólomhossz (a csomagból)	0,40 - 1,27
Kiálló magasság	0,10 - 0,25
Ropanaritás	0,10 (max)
Ólomhajlítási szög	0 ° - 8 °

Csomag körvonala

AD8130AR gyártó

Az AD8130AR-t az Analog Devices Inc. (ADI), egy globálisan elismert félvezető társaság gyártja, amelyet elismert a nagy teljesítményű analóg, vegyes jel és a digitális jelfeldolgozó technológiák vezetésében.Az 1965 -ben alapított és a székhelye Wilmingtonban (Massachusetts) az ADI erős hírnevet szerzett a precíziós alkatrészek biztosításában, amelyek mindent előállítanak, az ipari automatizálástól és a műszerektől a kommunikációs infrastruktúráig és a fejlett fogyasztói elektronikáig.Az analóg eszközök hangsúlyozzák a minőséget, az innovációt és a hosszú távú megbízhatóságot, alkotóelemeit, ideértve az AD8130AR megbízható megoldásait az igényes mérnöki környezetben.Széles körű tervezési támogatással, robusztus dokumentációval és bizonyított gyártási kiválósággal az ADI biztosítja, hogy az AD8130AR megfelel a szigorú előírásoknak a Signal Fidelity és a rendszer teljesítményének.

Következtetés

Az AD8130AR intelligens választás, ha megbízható erősítőre van szüksége, amely tisztán tartja a jeleket, még hosszú kábelek vagy zajos helyeken is.Széles körű felhasználási lehetőségeket kínál a videórendszerektől és a nagysebességű adatoktól a berendezések és érzékelők teszteléséig.Jól működik a különböző tápegységekkel, és több csomagtípusban kapható, hogy illeszkedjen a különféle mintákhoz.Erős teljesítménye, alacsony zajja és az analóg eszközök megbízható minősége nagyszerűvé teszi mindenkinek, aki gyors és pontos elektronikát épít.

Adatlap PDF

AD8130AR adatlapok:

EOL ólom (PB) -hordozás 07/október/2016.pdf

AD8129/30.pdf
