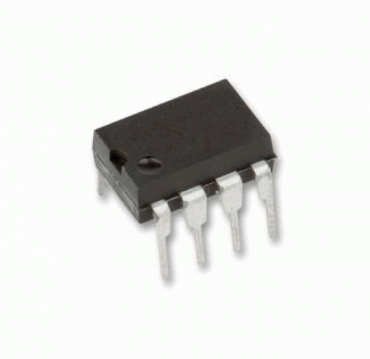

Átfogó útmutató az LM567 hangdekódolóhoz

Az LM567 egy nagyon adaptálható hangdekódoló, amely híres a pontosságáról a specifikus frekvenciák észlelésében a komplex jelkörnyezetekben.Ez a cikk feltárja legfontosabb attribútumait, beleértve a PIN -konfigurációt, az áramköröket és az árazási részleteket, valamint betekintést a telekommunikáció, a távirányító és a biztonsági rendszerek gyakorlati alkalmazásaiba.Az LM567 működésének megértésével, valamint a teljesítményét befolyásoló külső alkatrészek értékelésével értékelheti annak sokoldalúságát és megbízhatóságát a frekvenciaérzékelésben.Akár egyéni használatra, akár tömeges vásárláshoz, az LM567 költséghatékony megoldást kínál különféle elektronikus projektekhez.

Katalógus

LM567 áttekintés

A LM567 egy sokoldalú hangdekódoló, amely aktiválja a telített tranzisztor-rezisztor-váltást a földre, amikor azonosítja a bemeneti jelet, amely a kijelölt passzsávon belül esik.Az LM567 egy feszültségvezérelt oszcillátor (VCO) a feszültségvezérelt oszcillátor (VCO) mellett integrálva egy feszültségvezérelt oszcillátorral (VCO), az Integrálva a középső frekvencia beállításához.-

Az LM567 -en belüli I/Q detektor a jeleket az előre beállított frekvenciatartományon belül megkülönbözteti.A VCO felelősséggel tartozik a dekóder középső frekvenciájának meghatározása, ezáltal beállítva az elsődleges operatív frekvenciasávot a hangdekódoló számára.A külső alkatrészek függetlenül módosíthatják a középső frekvenciát, a sávszélességet és a kimeneti késleltetést, figyelemre méltó mértékű rugalmasságot.Gyakorlatilag ez azt jelenti, hogy egyetlen LM567 chip képes alkalmazkodni a különféle alkalmazásokhoz, ha egyszerűen megváltoztatja a perifériás komponenseit.Ez a sokoldalúság többnyire előnyös a telekommunikációban, ahol szükség lehet különböző frekvenciatartományokra, vagy riasztórendszerekben, ahol a változó válaszidők több forgatókönyvben javíthatják a használhatóságot.

Az LM567 paramétereinek finomhangolása gyakran összhangban áll a konkrét alkalmazási követelményekkel.Például az audio alkalmazásokban a középső frekvencia elhelyezése a rendszer igényeinek kielégítésére jelentősen javíthatja a jelérzékelés pontosságát, ezáltal növelve az általános teljesítményt.A kimeneti késleltetés gondos beállítása lehetővé teszi az eszköz válaszidejének optimalizálását, biztosítva a gyors és pontos aktiválást alkalmazandó feltételek mellett.Ezeket a kiigazításokat nemcsak a műszaki szükségesség, hanem az elvárásainak teljesítésének és túllépésének vágya is vezérli.

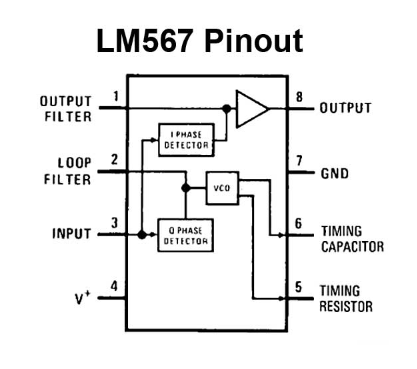

LM567 PIN -konfiguráció

NÉV	NEM.	Beír	LEÍRÁS
GND	7	P	Áramkör.
-Ben	3	én	Eszközbemenet.
Lf_cap	2	én	Hurokszűrő kondenzátorcsap (a PLL LPF).
KI	8	O	Eszköz kimenete.
Of_cap	1	én	Kimeneti szűrő kondenzátorcsap.
T_cap	5	én	Időzítő kondenzátor csatlakozócsap.
T_res	6	én	Időzítési ellenállás csatlakozó csap.
VCC	4	P	Feszültség -ellátó csap.

LM567 CAD ábrázolás

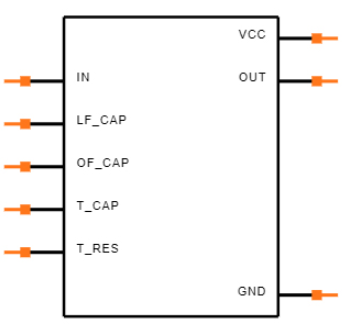

Szimbólum

Lábnyom

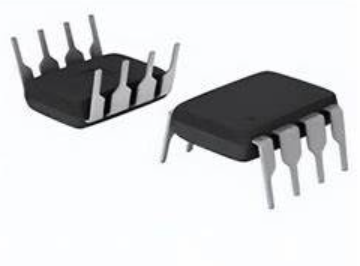

3D -s modell

LM567 kulcsfontosságú jellemzők

Jellemző	Leírás
Frekvenciatartomány	20: 1 frekvenciatartomány külső ellenállással
Kimeneti kompatibilitás	Logikai kompatibilis kimenet 100 mA áram mosogatóval képesség
Állítható sávszélesség	Állítható sávszélesség 0 és 14% között
Sávon kívüli jel elnyomás	A sávon kívüli jelek és a zaj magas elnyomása
Hamis jel immunitás	A hamis jelekkel szembeni mentesség
Középső frekvencia stabilitás	Erősen stabil középső frekvencia
Állítható középső frekvencia	A középső frekvencia 0,01 Hz -től 500 kHz -ig állítható

Műszaki előírások

Itt van egy asztal a texasi hangszerekhez LM567CN Műszaki előírások, attribútumok, paraméterek és hasonló specifikációkkal rendelkező alkatrészek.

Beír	Paraméter	Meghatározás
Hegy	Szerkesztési típus	Lyukon keresztül
	Csomag / tok	8-DIP (0,300 ", 7,62 mm)
	Pins száma	8
Üzemeltetési feltételek	Üzemi hőmérséklet	0 ° C ~ 70 ° C
Csomagolás	Csomagolás	Cső
	JESD-609 kód	e0
	PBFree kód	Nem
	Alkatrész állapota	Elavult
	Nedvességérzékenységi szint	1 (Korlátlan)
Elektromos jellemzők	Feszültség - ellátás	4,75 V ~ 9V
	Üzemeltetési tápfeszültség	5 V -os
	Működési ellátási áram	12MA
	Névleges ellátási áram	12MA
	Frekvencia	10MHz
	Bemeneti kapacitás	25pf
Fizikai tulajdonságok	Végső helyzet	KETTŐS
	Lendület	2,54 mm
	A végződések száma	8
	Szélesség	7,62 mm
Hatalom	Max Power Delipation	1.1w
Megfelelés	Érje el az SVHC -t	Nincs SVHC
	Sugárkeményítés	Nem
	Rohs állapot	Nem ROHS-kompatibilis
	Ólommentes	Ólomot tartalmaz
Alkatrész -azonosítás	Alapvető cikk száma	LM567
	Funkció	Hangdekódoló
	Logikai funkció	Dekóder
Export megfelelés	ECCN kód	EAR99
Végfelvétel	Befejez	Ón/ólom (sn/pb)

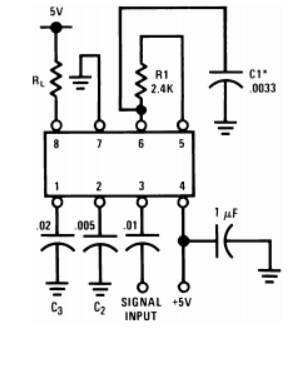

LM567 tesztelési áramkör

ξ = 100 kHz + 5 V

Megjegyzés: Állítsa be az F₀ = 100 kHz -re.

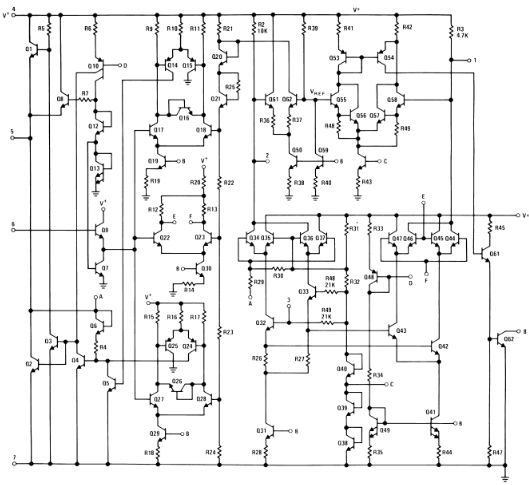

Az LM567 funkcionális blokkdiagramja

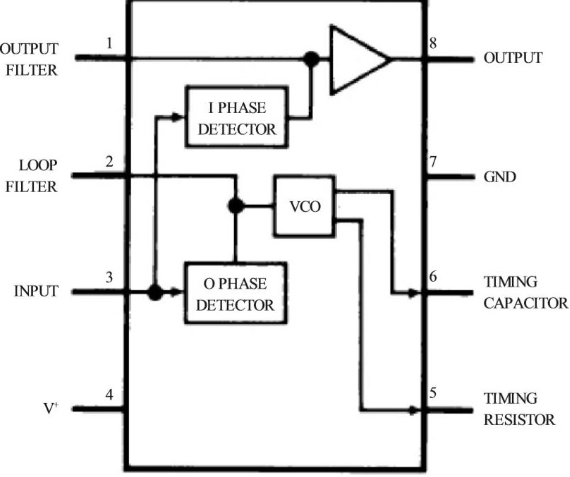

Az LM567 egyszerűsített ábrázolása

Alternatív IC -k az LM567 -hez

Alkatrészszám	Leírás	Gyártó
LM567CMX/NOPB	Tone Decoder 8-SOIC 0-70	Texasi műszerek
LM567CM/NOPB	IC Telecom, Tone Decoder áramkör, PDSO8, SOP-8, Telecom Jelzőáramkör	Nemzeti félvezető társaság
LM567cm	Tone dekóder áramkör, PDSO8, SOP-8	Rochester Electronics LLC
LM567CMX	Tone Decoder 8-SOIC	Texasi műszerek

Az LM567 széles körű felhasználása

Az LM567 -et, egy nagyon adaptálható hangdekódert, számtalan tartományban alkalmazzák pontosságának és funkcionalitásának köszönhetően.

Kulcshang dekódolás

Az LM567 elsődleges felhasználása a kulcs hangdekódoláshoz.Ez a folyamat azonosítja a speciális audiofrekvenciákat, amelyek az olyan eszközökre préselt kulcsokhoz kapcsolódnak, mint a telefonok vagy a digitális billentyűzetek.Ha ezeket a hangokat pontossággal dekódolja, az LM567 javítja a felhasználói bemenetek értelmezését a telekommunikációban és a biztonsági rendszerekben.Ez biztosítja a gyors és helyes válaszokat ezekre a bemenetekre.

Pontossági oszcillátorok

Az LM567 fontos szerepet játszik a precíziós oszcillátorok létrehozásában, amelyeket stabil és pontos elektronikus jelek előállításához használnak.Ezek az oszcillátorok alapvető fontosságúak az olyan alkalmazásokhoz, mint például a digitális áramkörök és a kommunikációs eszközök órái, ahol a szinkronizálás aktív.Az LM567 pontos frekvenciák előállítására való képessége alátámasztja az eszközök megbízható teljesítményét a pontos időzítési jelektől függően.

Ultrahangvezérlés

Az ultrahangos kontroll alkalmazásában az LM567 dekódol specifikus ultrahang frekvenciákat.Ez többnyire hasznos a távérzékelő és vezérlő rendszerekben, ideértve a távolságmérési eszközöket, a közelség -érzékelőket és a fejlett távirányítókat.Például ez javíthatja a jármű parkolási segédeszközeit vagy a kifinomult robotérzékelő rendszereket.

Frekvenciafigyelés

Az LM567 képes megfigyelni a frekvenciákat különféle kontextusokban, például ipari gépek vagy környezeti megfigyelő rendszerekben.Például az erőművekben biztosítja, hogy a gépek biztonságos frekvenciatartományon belül működjenek, ezáltal elkerülve a lehetséges mechanikai hibákat.Ez szemlélteti az LM567 szerepét a működési hatékonyság és a biztonsági előírások fenntartásában.

Szélessávú FSK demoduláció

Az LM567 dekódolja a szélessávú frekvenciaváltó (FSK) jeleket, amelyek mindenütt jelen vannak az adatkommunikációs rendszerekben, amelyek az információkat a frekvenciaváltozásokon keresztül továbbítják.Ez a demodulációs folyamat számos modern digitális kommunikációs módszert alátámaszt, a vezeték nélküli kommunikációs eszközöktől a bonyolult adatátviteli hálózatokig.

Vivőáramú távirányító

Az LM567 támogatja a vivőáramú távirányítót, amely kihasználja az épület elektromos vezetékeit a jelátvitelhez.Ez a technika hasznos a régebbi infrastruktúrákban, ahol az új kommunikációs vonalak telepítése nem megvalósítható.Az LM567 pontos frekvenciatérése biztosítja a vezérlőjelek megbízható értelmezését, így ideális a kortárs vezérlési képességek utólagos felszereléséhez a meglévő rendszerekhez.

Kommunikációs lapozó dekóderek

A kommunikációs lapozó rendszerekben az LM567 dekódol a lapozó jeleket, lehetővé téve a riasztások és üzenetek hatékony fogadását.Ez rendkívül hasznos az olyan egészségügyi rendszerekben, mint például az ápolói hívó rendszerek, ahol az időszerű kommunikáció domináns.Az ipari környezetben is előnyösnek bizonyul, segítve a riasztások gyors feladását a balesetek megelőzése vagy a koordináció fokozása érdekében.

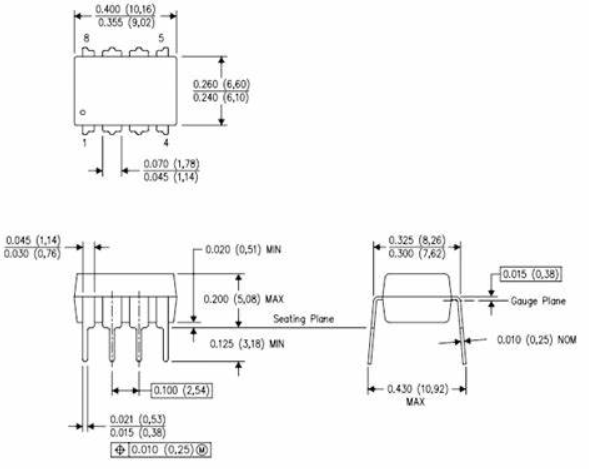

Csomaginformációk az LM567 -re

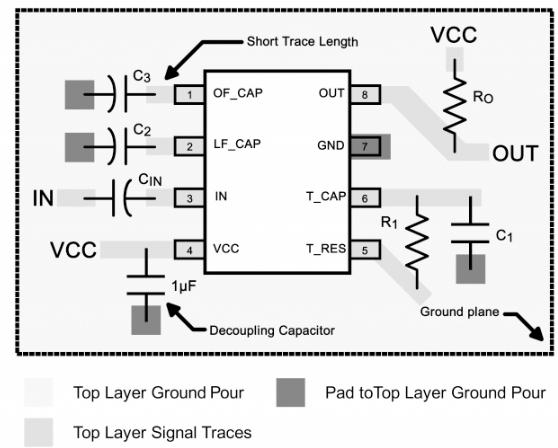

Speciális elrendezési konfiguráció az LM567 -hez

A gyártóról

A texasi Dallasban székhellyel rendelkező Texas Instruments (TI) félvezetőket és integrált áramköröket tervez és gyárt, és világszerte kiszolgálja az elektronikai gyártókat.A világszerte a 10 legjobb félvezető társaság közé tartozik, a TI elsősorban az analóg chipekre és a beágyazott processzorokra összpontosít, és bevételének több mint 80% -át teszi ki.Ez az analóg technológiára összpontosít, amely olyan jeleket alakít, mint a hang, a fény és a hőmérséklet digitális adatokká, megerősíti a TI stratégiai piaci helyzetét.

A TI nem csupán analóg chipeket és beágyazott processzorokat kínál.A kivetítőkben és a házimozi rendszerekben alkalmazott digitális fényfeldolgozó (DLP) technológia bemutatja a TI elkötelezettségét a vizuális élmények javítása iránt.A TI portfóliója tartalmazza a számológépeket és a mikrovezérlőket is.Ezek az oktatási termékek hasznosak a STEM mezők tanulásának és fejlesztésének előmozdításához.2016 -tól kezdve a TI világszerte 45 000 szabadalommal büszkélkedhet - ez bizonyítja az innováció könyörtelen törekvését és a félvezető iparra gyakorolt ​​figyelemre méltó befolyást.Ezek a szabadalmak több, mint a jogi eszköz;Ezek a műszaki mérföldköveket képviselik, és alátámasztják a Ti versenyelőnyét.

Gyakran feltett kérdések [GYIK]

1. Mi a különbség az LMC567 és az LM567 között?Felcserélhetők?

Nem, nem cserélhetők.Bár alapvetően hasonló, a középső frekvencia kiszámításának képlete különbözik az LMC567 VOC osztályának köszönhetően.Ezenkívül az LMC567 szélesebb tápellátási tartományt kínál, lehetővé téve a nagyobb rugalmasságot a különféle alkalmazásokban, ezáltal a sokszínűbb műszaki igények kielégítésével.

2. Melyik szimulációs szoftver tartalmazza az LM567 chipet?

Az LM567 chipet a következő szimulációs szoftver támogatja, a Proteus és a Multisim.Az EWB -ben azonban nem érhető el.A pontos szimulációkhoz tanácsos ezeket a támogatott platformokat felhasználni a chip képességeinek teljes feltárására.

3. Melyek a CM8870 és az LM567 chipek szerepe?

Az LM567 Tone dekóder kihasználja a fázisban zárott hurokját (PLL), hogy széles körű áramköröket szolgáljon.Ez magában foglalja a személyi felhasználást és a frekvenciamonitorokat, többek között az alkalmazások között.A Pagers -i alkalmazás megkönnyíti a pontos jelek fogadását, biztosítva a megbízható kommunikációs kapcsolatot.A frekvenciamonitorokban a dekóder elősegíti a pontos frekvencia észlelésének és stabilitásának fenntartását.Az eszköz szerepe a jelérzékelésben és a szűrésben nemcsak praktikus, hanem rávilágít robusztus teljesítményére is.Ez a funkció alapvető fontosságú a meghatározott hangok meghatározásához a zaj tengerében.Különböző beállítások között telepítve, figyelemre méltó képességet mutat be a jelek hatékony megkülönböztetésére és szűrésére.

A CM8870 egy DTMF (kettős tónusú többfrekvenciás) dekóder chip.Ismert arról, hogy képes -e a DTMF jeleket a kommunikációs vonalakon hatékonyan dekódolni.Amikor ezeket a jeleket dekódolják, azokat bináris négybites kódvá alakítják.Ez a chip széles körű alkalmazást talál a telekommunikációs rendszerekben a pontos jel azonosításához.

4. Mi az LM567 működési elve?

Az LM567 500 kHz alatti frekvenciákon működik.A megfelelő R és C komponensek kiválasztása aktív a kívánt középső frekvencia beállításában.Ha a bemeneti frekvencia megegyezik a középfrekvenciával, akkor érvényes alacsony szintű kimenetet eredményez.Ennek az elvnek a megragadása javítja annak hatékony megvalósítását olyan áramkörökben, amelyek érzékenyek a frekvenciavariációkra.Kezdje az LM567 gyártójának azonosításával.Keresés a megfelelő könyvtárban a gyártó részletei alapján.Ha az LM567 nem található, használja a kézi mérést és a rajzot, hogy az összetevőt pontosan beépítse a projektbe.Ez a módszer garantálja az LM567 pontos ábrázolását mind a vázlatokban, mind a PCB -elrendezésben.
