Átfogó útmutató az XBEE S2C modulhoz: Pinout, specifikációk, módok, Arduino kapcsolat és használ

Az XBEE modulok, amelyeket először a Digi International által a MaxStream márka keretében vezettek be, forradalmasították a vezeték nélküli kommunikációt az IEEE 802.15.4-2003 szabvány betartásával.A sokoldalú konfigurációk, például a csillag és a pont-pont hálózatok támogatására tervezték az XBEE ökoszisztéma robusztus modulok, adapterek, átjárók és szoftvermegoldások robusztus csomagjává.Ezek az előrelépések megkönnyítik őket a különféle vezeték nélküli kommunikációs alkalmazásokhoz, kezdve az ipari automatizálástól az IoT-kompatibilis intelligens rendszerekig.Ebben a cikkben belemerülünk az XBEE S2C modulba - kiemelkedő az XBEE felállásban.Megvizsgáljuk annak legfontosabb attribútumait, konfigurációit és gyakorlati alkalmazásokat, bemutatva, hogy ez hogyan egyszerűsíti a kommunikációs beállításokat, miközben megbízhatóságot, méretezhetőséget és hatékonyságot biztosít.Függetlenül attól, hogy bonyolult hálóhálózatokat készít, vagy integrálja az IoT rendszereket, az XBEE S2C modul képes arra, hogy átalakítsa vezeték nélküli kommunikációs törekvéseit.Fedezzük fel képességeit és gyakorlati felhasználási eseteit.

Katalógus

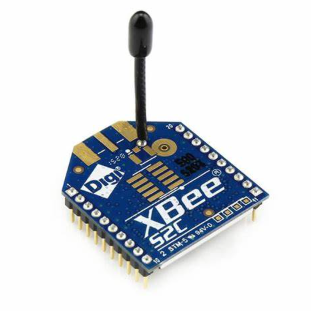

XBEE S2C modul áttekintése

Az XBEE S2C modul kiemelkedik az RF kommunikáció rendkívül sokoldalú eszközként.Zökkenőmentesen csatlakozik számos mikrovezérlővel, és hatékonyan továbbítja az adatokat a 2,4 GHz -es frekvenciasávon.A modul különösen ügyes a szilárd és megbízható hálózatok felépítéséhez a megszakítás nélküli adatáramláshoz, különösen akkor, ha a ZigBee-kompatibilis eszközökkel használják, és ez elég értékessé teszi a komplex technológiai beállításokban.

A modul a ZigBee technológiát használja a bonyolult hálóhálózatok létrehozására.Ez lehetővé teszi az eszközök számára, hogy nagy távolságokon keresztül kommunikáljanak, és a fizikai akadályok körül navigáljanak.A Zigbee protokollja ismert alkalmazkodóképességéről, méretezhetőségéről és biztonságos csatornáiról, így nagyon alkalmas ipari környezetre, ahol következetes és időszerű adatcsere szükséges.Például, hogy ezeknek a moduloknak az intelligens hálózatokba történő integrálása javíthatja az energiakezelő rendszereket azáltal, hogy a pontos adatok átadása a széles hálózatokon keresztül.

Az XBEE S2C egyik legvonzóbb aspektusa a könnyű használat.A mikrokontrollerekkel történő integrálása nem bonyolult, lehetővé téve a gyors telepítést a különféle alkalmazásokon keresztül.A Digi International X-CTU szoftvere fontos szerepet játszik a modul képességeinek javításában.Ezzel az eszközzel a felhasználók könnyen konfigurálhatják, tesztelhetik és frissíthetik a firmware -t, biztosítva, hogy a modulok a legújabb fejlesztésekkel és biztonsági intézkedésekkel vannak felszerelve.A technikusok számára a szimulációk futtatása a szoftveren belül körültekintő lépés lehet annak megerősítésére, hogy a konfigurációk igazodnak az egyes operatív igényekhez, mielőtt azokat a mezőbe telepítik.

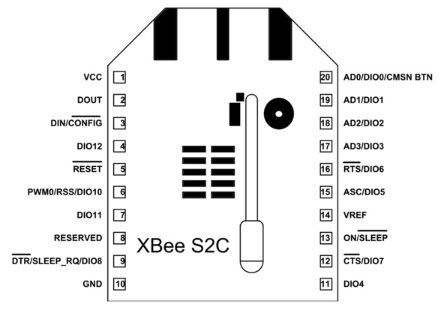

Tűkonfiguráció

Csapszám	Tűnév	Leírás
Pin1	VCC	Ezt a tűt használják az eszköz bemeneti teljesítményének biztosítására.
Pin2	Dout/dio13	UART soros kimeneteként működik, és GPIO -ként is működik tű.
Pin3	Din/config/dio14	Soros adatbevitelként működik az UART és a GPIO PIN -k.
Pin4	Dio12/spi_miso	Adatkimeneti PIN -kód az SPI kommunikációhoz, szintén felhasználható GPIO funkciók.
Pin5	Visszaállít	Segít az eszköznek a külső jel útján történő visszaállításában.
Pin6	RSS/PWM0/DIO10	A GPIO és a PWM számára használják, és jelzi a jel erősségét UART soros kommunikáció.
Pin7	PWM1/DIO11	GPIO & PWM -ként működik.
Pin8	FENNTARTOTT	Nincs kapcsolat, vagy ne csatlakozzon a PIN -kódhoz.
Pin9	Dtr/sleep_rq/dio8	Vezérli az XBEE S2C modul alvási vonalát, és működik mint GPIO funkció.
Pin10	GND	Földi tű.
Pin11	Dio4/spi_mosi	GPIO PIN -ként működik, és segíti az SPI kommunikációt Az XBEE adatbevitele.
Pin12	CTS/DIO7	RS232 áramlási vezérlőként működik, és szintén Hasznos a GPIO funkciókhoz.
Pin13	On_sleep/dio9	Segít az XBEE állapot ellenőrzésében, és funkcionális GPIO funkciók.
Pin14	Vref	Közvetlen ADC interfész az analóg feszültség referencián belül.
Pin15	ASC/DIO5	Megszerzi az alvó mód jeleit és a diagnosztikai módot is. A GPIO csapok számára működik.
Pin16	RTS/DIO6	Jelzi az áram áramlását az RS232 kommunikáción belül és GPIO PIN -ként működik.
Pin17	AD3/DIO3/SPI_SSEL	Slave Select PIN -kód az SPI kommunikációhoz, szintén működik Analóg adatbevitel és GPIO.
Pin18	AD2/DIO2/SPI_CLK	CLK PIN az SPI kommunikációhoz, analóg bemeneten is működik & GPIO.
Pin19	AD1/DIO1/SPI_attn	Az SPI_attn segíti az XBEE -adatok mesterképzését kimenet;Szintén GPIO és analóg bemenet.
Pin20	AD0/DIO0/CMSN BTN	Az üzembe helyezés gombhoz, a GPIO és az ADC bemenetekhez használják.

Alapvető attribútumok és műszaki részletek

Szolgáltatás/specifikáció	Részletek
Eszköztípus	Önálló
Átviteli frekvencia	2,4 GHz - 2,5 GHz
Csatornák	16 Közvetlen szekvencia -csatornák
Felületek	UART (Max 250 kb/s), SPI (max 5 MB/s)
Átvitele az energiabeállítást	Szoftver szerint állítható
Tartomány (városi/beltéri)	200 láb
Tartomány (RF-féle szabadtéri vonal)	Legfeljebb 4000 láb
Átvitele az energiatermelést (Boost mód)	6,3 MW (8 dBm)
Átviteli teljesítmény kimenet (normál mód)	2 MW (3 DBM)
RF adatsebesség	250 000 BPS
A vevő érzékenysége (Boost mód)	-102 DBM
A vevő érzékenysége (normál mód)	-100 DBM
Tápfeszültség -tartomány	+2.1 - +3,6 V
Működési áram (normál üzemmód)	33 mA 3,3 V -nál
Működési áram (Boost mód)	45 mA 3,3 V -nál
Lendületes áramlás	9 MA
Maximális kimeneti áram	40 mA
Áramkimaradó áram	<1 µA
ESD védelem	3000 V
Üzemi hőmérsékleti tartomány	-40 ° C -85 ° C
UART kommunikációs adatsebesség	Akár 256 kbps
SPI kommunikációs adatsebesség	Legfeljebb 5 Mbps
Modul adatsebessége	Akár 250 000 BPS

Működési módok

Az XBEE S2C modul az alkalmazkodóképesség és a hasznosság lenyűgöző keverékét testesíti meg, megkönnyítve annak működését két különálló módszerben: parancs módban és API módban.Mindegyik módszer a különféle kommunikációs követelményeket szolgálja, megkülönböztető attribútumokat párosítva a konkrét működési igényekkel.

Command módban-Zökkenőmentes adatcsere

A Command módon belül, amelyet általában átlátszó módnak neveznek, a modul biztosítja a közvetlen és a bonyolult adatcserét a DIN PIN -n keresztül.Ez a beállítás elősegíti a forgatókönyveket, amelyek szükségessé teszik az egyértelmű pont-pont kommunikációt.Az átlátszó adatútok kihasználásával az eszközök könnyedén cserélhetnek információkat, kiküszöbölve a komplex feldolgozás vagy a bonyolult protokollok szükségességét.

API mód-strukturált keret-alapú interakciók

Másrészt az API mód szervezettebb stratégiát fogad el az adatok átvitel előtti keretezésével.Ez a módszer fokozott biztonságot biztosít a szigorú hibaellenőrzési és visszacsatolási funkciókkal együtt.A tipikus keret kialakítása magában foglalja a Start Delimiter -t, a típus -azonosítókat, a kerethosszokat, a tényleges adatokat és az ellenőrző összegeket.Egy ilyen összeszerelés nemcsak a kommunikációt biztosítja, hanem elősegíti a paraméter -beállítások finomítását és a csomagszállítási nyugtázások megszerzését is.

Az XBEE S2C modul potenciáljának kiaknázása

Az XBEE S2C modul jelentőségének megragadása a hálózati infrastruktúrán belül gazdagítja az általános teljesítményt és javítja az operatív képességeket.Ez a modul elősegíti a rugalmas és hatékony vezeték nélküli hálózatok kidolgozását, amelyek a változatos működési igényeket kielégítik.Elsősorban három konkrét szerepben működik:

A hálózati koordináció elsajátítása

A koordinátor kiemelkedik a hálózati rendelés felállításában és fenntartásában.Ez túlmutat a protokollok kezelésén és a szinkronizáláson, hogy magában foglalja a hálózati paraméterek, például a csatorna kiválasztása és a hálózati azonosítók konfigurálását, a folyamatos kommunikációs légkör elősegítését.A gyakorlati alkalmazásokban a koordinátorok gyakran alapvető csomópontként működnek, meghatározva a hálózat keretét és egészségét.Gyakran hangolhatja az egységet szakszerűen kódoló hatást a késés csökkentése és az adatátviteli sebesség növelése érdekében.

Útválasztási képességek

Az útválasztók aktív szerepet játszanak a hálózati szakaszok folyamatos áramlásának biztosításában.Nem csak a belső adatátvitelt kezelik, hanem megkönnyítik a külső kommunikációt azáltal, hogy Go-Betweens-ként járnak el.Ez a szerep jelentős jelentőséggel bír a komplex hálózati beállításokban, ahol az adatok eloszlásának több csomóponton keresztül hatékonynak kell lennie.Gyakran beállíthatja az útválasztó beállításait a tartomány és az energiatakarékosság ideális keverékéhez, elősegítve a hálózat növekedését és a tartós funkciókat.

A vég eszközök kezelése

Míg a funkciókban korlátozott, az End Devices az RF adatátvitel és a vétel központja.Tervezésük gyakran magában foglalja az energiatakarékos módokat az akkumulátor élettartamának meghosszabbításához, a távoli megfigyelési esetekben.Ezeket az eszközöket úgy tervezték, hogy a hálózaton belüli speciális feladatok elvégzzenek, csökkentett komplexitással, biztosítva a megbízhatóságot.A széles körben elterjedt ipari gyakorlat magában foglalja az alvás- és ébrenlét stratégiai kezelését az eszköz működésének kiterjesztése nélkül az adatok integritásának aláásása nélkül.

Finomhangoló serpenyő-azonosítók és csatornák

A Personal Area Network (PAN) azonosítója aktív az egyes hálózatok azonosításában, és gondos konfigurációt igényel a helyes eszköz elhelyezésének biztosítása érdekében.A koordinátor által általában kezelt 16 elérhető csatorna közül választva az interferencia csökkentésére és a hálózati hatékonyság támogatására használják.Gyakran megvitathatja a dinamikus csatorna allokációjának és a PAN -azonosító kezelésének módszereit a környezeti eltolásokhoz vagy a hálózati méretezéshez való alkalmazkodáshoz, ezáltal fenntartva a hatékony kommunikációt.

Az XBEE S2C interfésze Arduino -val és a Nodemcu -val a dinamikus IoT alkalmazásokhoz

Az XBEE S2C modulok Arduino és a Nodemcu integrációjának feltárása a rugalmas alkalmazások világát nyitja meg a tárgyak internete (IoT) táján.Ez a törekvés általában a különálló adó- és vevő -összetevők kidolgozása körül forog, hogy megkönnyítse a folyadékadatok cseréjét, amely emlékeztet az interakció ritmusára.

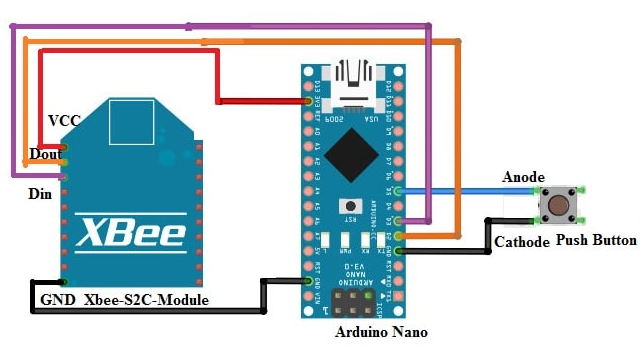

Adó modul Arduino Nano -val

Az XBEE modul és az Arduino Nano közötti kapcsolat létrehozása szükségessé teszi a VCC, a GND, a DIN és a Dout csapok megfelelő kapcsolatát.A nyomógomb szándékos használata az adatátvitelt megnyomásakor kezdeményezi az adatátvitelt, amely a vezérlési forgatókönyvekben látható intuitív interakciót utánozza.Egy ilyen beállítás rezonál a mindennapi tapasztalatokkal, ahol a nyomógombok korszerűsítik a beágyazott rendszerek elkötelezettségét.

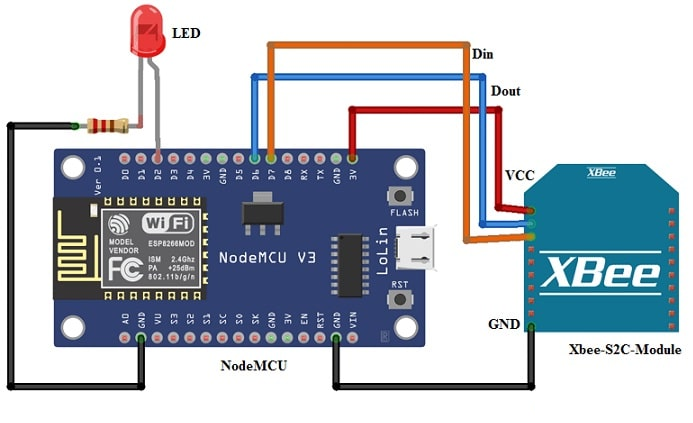

Vevő rendszer nodemcu -val

A Nodemcu és az XBEE modulba történő integrálása hasonló csatlakozási sémát fogad el, amelyet egy LED kiegészít, amely állapotjelzőként szolgál az adatok átvételéhez.Ez a konfiguráció gazdagítja a visszacsatolási rendszerek megértését, ahol a LED vizuális jele tükrözi a hibakeresési folyamatot a hardver interakciókban, elősegítve a rendszer megbízhatóságának megnyugtató érzetét.

Kód

Az adóhoz szükséges kód:

#include “softwareserial.h”

Softwareserial xbee (2,3);

int gomb = 5;

logikai váltás = hamis;// Ez a változó nyomon követi a gomb alternatív kattintásait

érvénytelen beállítás ()

{{

Serial.begin (9600);

pinMode (gomb, input_pullup);

Xbee.begin (9600);

}

érvénytelen hurok ()

{{

// Amikor megnyomja a gombot (a GPIO alacsonyan) küldjön 1

if (digitalread (gomb) == alacsony && kapcsol)

{{

Serial.println (“LED bekapcsolása”);

váltás = hamis;

Xbee.write ('1');

késleltetés (1000);

}

// Amikor a gombot másodszor megnyomják (a GPIO alacsonyan) küldje el 0 -t

egyébként, ha (digitalread (gomb) == alacsony &&!

{{

Serial.println („Kapcsolja ki a LED -t”);

váltás = igaz;

Xbee.write ('0');

A vevőhöz szükséges kód:

#belefog

int LED = 2;

int fogadott = 0;

int i;

// a Zigbee -vel való kommunikációhoz

Softwareserialis zigbee (13,12);

érvénytelen beállítás ()

{{

Serial.begin (9600);

zigbee.begin (9600);

pinMode (LED, kimenet);

}

érvénytelen hurok ()

{{

// Ellenőrizze, hogy az adatok beérkeztek -e

if (zigbee.AVALAL ()> 0)

{{

vett = zigbee.read ();

// Ha az adatok 0, kapcsolja ki a LED -t

if (vett == '0')

{{

Serial.println („LED kikapcsolása”);

DigitalWrite (LED, alacsony);

}

// Ha az adatok 1, kapcsolja be a LED -t

egyébként, ha (fogadott == '1')

{{

Serial.println („LED bekapcsolása”);

DigitalWrite (LED, magas);

}

}

A megadott kódrészletek az átviteli és a vételi folyamatot olyan alapvető összetevők, például nyomógombok és LED -ek felhasználásával mutatják be.Ezek a példák az átjárók, amelyek célja a hatékony kommunikációs rendszerek reprodukálása az IoT keretekben, hasonlóan az ipari szabványos modellekben alkalmazott személyekhez.

Két XBEE modul összehangolt működése támogatja az Arduino Nano és a Nodemcu közötti folyamatos Zigbee kommunikációt.Minden gombnyomás továbbítja az adatokat, miközben egyidejűleg azonnali visszajelzést nyújt a LED -en keresztül, tükrözve a rendszereket, ahol a tényleges adatok biztosítása hangsúlyoz.

Alkalmazások

Otthoni automatizálás és hálóhálózatok

Az XBEE S2C modul javítja az otthoni automatizálást azáltal, hogy zökkenőmentesen létrehozza a háztartásban lévő eszközöket összekötő hálóhálózatokat.Ez a modul a robusztus ZigBee protokollokon keresztül valósul meg a stabil, alacsony késleltetésű kommunikációra igénylő beállításokban.Általában helyet talál a világítás, a biztonság és az éghajlat -ellenőrzési rendszerekben, előmozdítva egy interaktív és összekapcsolt intelligens otthoni légkört.A hálóhálózaton belüli öngyógyuláshoz való hajlandóság biztosítja a szolgáltatás folytonosságát, még akkor is, ha egy csomópont megbotlik, ezáltal növelve a beállítás általános megbízhatóságát és jártasságát.

Ipari alkalmazások és közepes hatótávolságú kommunikáció

Az ipari világon belül az XBEE S2C modul előnyben részesített választás a közepes hatótávolságú kommunikációhoz, elősegítve a kommunikációs útvonalak konzisztenciáját az automatizált ipari folyamatokhoz.Ez magában foglalja a gyári berendezések megfigyelését és ellenőrzését, és olyan forgatókönyvekben virágzik, ahol a kemény környezetek kevésbé megvalósíthatók a vezetékes megoldások.Ennek a modulnak a kihasználása tükrözi a digitalizálás iránti növekvő hajlamot, az ipari hatékonyság fokozását és az állásidő minimalizálását.Tükrözheti annak lehetőségét, hogy a hagyományos gyártást feltalálja -e a tényleges adatelemzés és az éberség -megfigyelés integrálásával, és felidézi a kíváncsiságot a termelékenységre gyakorolt ​​hatása iránt.

Kereskedelmi épület automatizálás

A modul kiterjeszti hasznosságát a kereskedelmi épület automatizálására, a HVAC rendszerek, a világítás és a biztonsági infrastruktúrák működésének korszerűsítésére.Az ilyen integráció lehetőséget kínál arra, hogy kiváló energiahatékonyságot érjen el, összehangolva a modern környezeti tudatosság felé.Kommunikációs bátorsága megkönnyíti az integrációt a meglévő keretekkel, támogatva az alkalmazkodóképességet és a növekedést.Az ezen alkalmazások tapasztalatai gyakran a működési költségek jelentős csökkenését mutatják, kiemelve az XBEE S2C modul szerepét a kereskedelmi létesítmények környezeti lábnyomának csökkentésében.

Intelligens energiarendszerek

Az intelligens energiarendszerek területén az XBEE S2C modul javítja az energiagazdálkodást és az elosztást az intelligens hálózatokon belül.Ez lehetővé teszi az energiaforrások és a fogyasztók közötti tényleges adatcserét, optimalizálva az energiaelosztást és a pazarlás minimalizálását.A készülékek használatát a tényleges ár pontokon vagy a várható csúcsigények alapján megszervezheti, figyelemre méltó energiamegtakarítást eredményezve.A biztonságos kommunikációs protokollokkal felfegyverkezve a modul támogatja a decentralizált megújuló energiaforrások kezelését, ez egy lépés a fenntartható energia gyakorlatának biztosításában a jövő nemzedékek számára.Az ilyen fejlemények hangsúlyozzák az energiafogyasztási szokások átalakításának lehetőségeit, a globális fenntarthatósági célokkal való visszhangzással.
