220 ohm ellenállás

Az ellenállások az elektronikus áramkörökben használt kis alkatrészek, amelyek segítik a villamosenergia áramlásának szabályozását.Az egyik általános típus a 220 ohm ellenállás, amelyet gyakran használnak, mert csak a megfelelő mennyiségű ellenállást biztosítja sok helyzetben.Függetlenül attól, hogy egyszerű LED -es áramköröket épít, vagy fejlettebb elektronikus beállításokkal dolgozik, a 220 ohmos ellenállás elősegítheti, hogy minden zökkenőmentesen működik.Ez az útmutató megmagyarázza a 220 ohm ellenállás funkcióit, felhasználásait és részleteit oly módon, hogy könnyen érthető, így láthatja, hogy illeszkedik a különféle projektekhez.

Katalógus

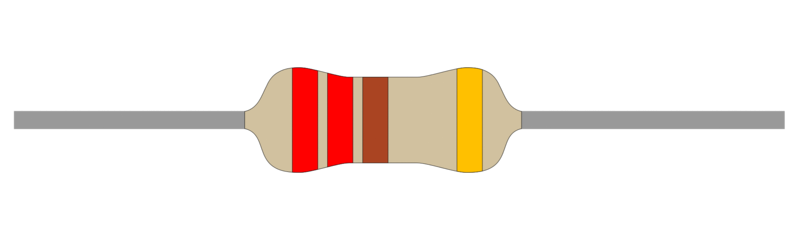

1. ábra: 220 ohm ellenállás

Mi az a 220 ohm ellenállás?

A 220 ohmos ellenállás egy kis elektronikus rész, amely lelassítja az áramkör elektromos áramának áramlását.220 ohm ellenállást ad, ami azt jelenti, hogy szabályozza, hogy mekkora áramot tud áthaladni.A "220" szám megmutatja, hogy az ellenállás mennyire ellenáll az áramnak, és az "ohm" az a egység, amelyet az ellenállás mérésére használnak, amelyet a "ω" szimbólum mutat.

Az ilyen típusú ellenállást általában akkor használják, ha az áramot egy bizonyos szintre kell korlátoznia, hogy elkerülje a problémákat, mint például az áramkör más részeinek túlmelegedése vagy károsodása.A 220 ohm ellenállás középszintű ellenállás, azaz nem blokkolja az áramot túl sokat, de nem engedi túl sokat.Gyakran használják a mindennapi elektronikában, például amikor egy LED -et csatlakoztat egy áramforráshoz.Az ellenállás segít annak biztosításában, hogy a LED ne kapjon több villamos energiát, mint amennyit képes kezelni.

A 220 ohmos ellenállás egyszerűen azonosítható a részre nyomtatott színes sávokkal, amelyek az értékét képviselik.Sok áramkörben ez egy általános választás, mivel csak a megfelelő mennyiségű ellenállást biztosítja sok különböző helyzetben.

A 220 ohm ellenállás legfontosabb jellemzői

A 220 ohmos ellenállás egy általános rész, amelyet elektronikus áramkörökben használnak a villamosenergia áramlásának szabályozására.Segít megakadályozni, hogy a túl sok áram folyjon az áramkör más részein, ami károkat okozhat.Az alábbiakban bemutatjuk ennek az ellenállásnak a fő jellemzőit, amelyeket egyszerűen magyarázunk.

Ellenállási érték: 220 ohm

A 220 ohm ellenállás ellenállása 220 ohm.Az ellenállás azt jelenti, hogy az ellenállás mennyire lelassítja a villamosenergia áramlását.Minél magasabb az ellenállás, annál kevesebb áram halad át.Ebben az esetben a 220 ohm mérsékelt mennyiségű ellenállást biztosít, ami jó az áram áramlásának ellenőrzéséhez a különféle alapvető áramkörökben.Például, amikor egy LED -es áramforráshoz csatlakoztatják, ez az ellenállás segít az áram biztonságos szinten tartásában, így a LED nem ég.

Energiaértékelés

Az ellenállás teljesítményértékelése megmutatja, hogy mennyi energiát képes kezelni, mielőtt túlmelegedne.Az energiát wattban (W) mérik, és az ellenállások általános teljesítmény -besorolása 1/4 watt (0,25W), 1/2 watt (0,5w) és 1 watt.Ha az ellenállást egy olyan áramkörben használják, ahol túl sok energia halad át rajta, az ellenállás felforrósodhat, és akár meghibásodhat.Például egy 1/4 watt 220 ohm ellenállás akár 0,25 wattot is képes kezelni, mielőtt túlmelegedne.Fontos, hogy az áramkörben lévő árammennyiség alapján válasszuk ki a megfelelő teljesítmény -besorolást, hogy elkerüljék az ellenállás vagy a többi alkatrész károsodását.

Tolerancia

A tolerancia megmondja, milyen közel áll az ellenállás tényleges ellenállása a címkézett értékhez.Általában százalékban adják meg, például ± 5% vagy ± 10%.Például egy ± 5% -os toleranciával rendelkező 220 ohmos ellenállás azt jelenti, hogy tényleges ellenállása 209 és 231 ohm között lehet.A toleranciát egy színes sáv mutatja az ellenálláson, az arany ± 5% és ezüst ± 10% -ot képvisel.Az alacsonyabb tolerancia azt jelenti, hogy az ellenállás értéke pontosabb, míg a magasabb tolerancia azt jelenti, hogy jobban eltérhet a címkézett értékétől.

Hőmérsékleti együttható

A hőmérsékleti együttható megmagyarázza, hogy az ellenállás ellenállása mennyire változik, amikor a hőmérséklet fel vagy lefelé halad.A Celsius fokonkénti részben mérik (ppm/° C).Például, ha egy ellenállás hőmérsékleti együtthatója 100 ppm/° C, akkor az ellenállás kissé (0,022 ohm 220 ohm ellenállás esetén) változtatja meg minden Celsius -hőmérséklet -változást.Minél alacsonyabb a hőmérsékleti együttható, annál kevésbé változik az ellenállás értéke, amikor a hőmérséklet eltolódik, ami elősegítheti az áramkör zökkenőmentes működését, még akkor is, ha a hőmérséklet megváltozik.

Stabilitás és megbízhatóság

A jó ellenállások tartanak fenn, és továbbra is jól működjenek, még akkor is, ha a körülöttük lévő körülmények megváltoznak, mint például a hőmérséklet vagy a páratartalom, vagy ha hosszú ideig használják őket.A stabilitás azt jelenti, hogy az ellenállás megtartja ellenállási értékét anélkül, hogy túl sokat sodródna, míg a megbízhatóság azt jelenti, hogy a lebontás nélkül továbbra is működni fog.Egy 220 ohmos ellenállás, amely stabil és megbízható marad, segít abban, hogy az áramkör az idő múlásával a várt módon működjön, anélkül, hogy állandó beállítást vagy cserét lenne szükség.

Színkódok

Az ellenállások színes sávokat használnak az értékük megmutatására, megkönnyítve azok azonosítását anélkül, hogy eszközre lenne szükségük a méréshez.220 ohm ellenállás esetén a színes sávok piros, piros és barna.Az első piros sáv a 2. számot képviseli, a második piros sáv szintén a 2 -et képviseli, és a barna sáv azt jelenti, hogy megszorozzon.A negyedik sáv, amely általában arany vagy ezüst, a toleranciát mutatja (arany ± 5%, ezüst ± 10%-ra).Ezek a színkódok lehetővé teszik az emberek számára, hogy egy pillanat alatt gyorsan kitalálják az ellenállás értékét.

220 ohm ellenálláscsomag -típusok

Az ellenállások, beleértve a 220 ohm ellenállást, különböző formájú és méretűek, hogy megfeleljenek a különféle felhasználásoknak.Ezeket a formákat és méreteket csomagtípusoknak nevezik, és elősegítik az ellenállás különféle elektronikus beállításainak illeszkedését.A két fő típus az átmenő lyukú ellenállások és a felszíni szerelő ellenállások (SMD).

Átmenő lyuk ellenállás

2. ábra: Átmenő lyuk ellenállás

A lyukú ellenállások nagyobbak, és hosszú huzalvezetékekkel rendelkeznek, amelyek a nyomtatott áramköri lapon (PCB) lyukakon mennek keresztül.Általában akkor használják, ha az ellenállásoknak erősnek és könnyen elhelyezhetőknek kell lenniük.Kétféle lyukú ellenállás létezik: tengelyirányú és radiális-

• Axiális ellenállások

3. ábra: Axiális ellenállások

Az axiális ellenállások vezetékei (vezetékei) kilépnek az ellenállás testének mindkét végéből.Ez az alak megkönnyíti a munkát, különösen akkor, ha az áramköröket kézzel összerakják.Ezeket gyakran kis projektekben vagy új áramköri tervezés tesztelésekor használják.

• Radiális ellenállások

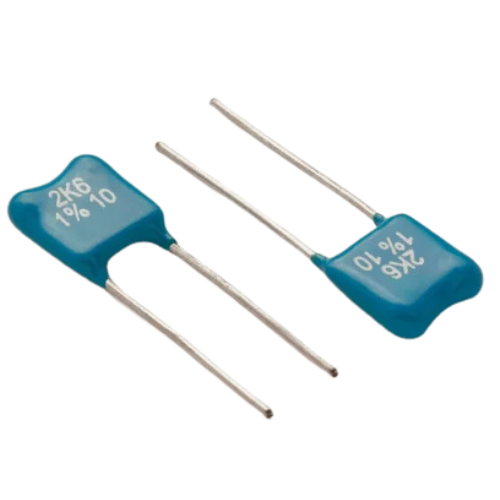

4. ábra: Radiális ellenállások

A sugárirányú ellenállások mindkét vezetéknek ugyanazon oldalról jönnek ki.Ezek az ellenállások kevesebb helyet foglalnak el, így hasznosak lehetnek, ha az áramköri lapon nincs sok hely, különösen a magas alkatrészek esetében.

Felszíni szerelő ellenállások (SMD)

5. ábra: Felület-szerelő ellenállás (SMD)

A felszíni szerelő ellenállások vagy az SMD ellenállások nagyon kicsik, és közvetlenül az áramköri lap felületére helyezik.Nincs olyan hosszú vezetékük, mint az átmenő lyuk ellenállások.Az SMD ellenállásokat gyakran olyan eszközökön használják, ahol a hely szoros, például telefonokban vagy kis eszközökben.Mivel annyira kicsik, a gépek általában a gyártási folyamat során helyezik őket az áramköri lapra.

220 ohm ellenállás színkód

	Zenekar Egy	Zenekar Két	Zenekar Három	Zenekar Négy	Zenekar Öt	Zenekar Hat
Négy Zenekar	Piros	Piros	Barna	± %	-	-
Öt Zenekar	Piros	Piros	Fekete	Fekete	± %	-
Hat Zenekar	Piros	Piros	Fekete	Fekete	± %	R (t °)

A 220 ohmos ellenállás ellenállásának megtudásához az ellenállás színes sávjait és az ellenállás színdiagramját dekódolhatja.Lehet, hogy egy általános 220 ohm ellenállásnak van ez a színkód:

• Vörös-vörös-barna-arany (± 5% -os toleranciával) vagyVörös-vörös-fekete-fekete-arany (± 5% toleranciával)

Így működik:

A 1. zenekar (piros) A 2. számot képviseli.

A 2. zenekar (piros) A 2. számot is jelenti.

A 3. zenekar (barna) azt mondja, hogy szaporodjon 10 -rel.

A 4. zenekar (arany) azt jelenti, hogy az ellenállás ± 5% -os toleranciával rendelkezik.

Ez az ellenállásnak 220 ohm értéket ad, ± 5%toleranciával.Ez azt jelenti, hogy a tényleges ellenállás 209 és 231 ohm között lehet.

Alternatív 10% -os tolerancia

A 10% -os tolerancia esetén a negyedik sáv ezüst lenne, ami azt jelenti, hogy az ellenállás értéke 198 ohm és 242 ohm között lehet.

5-sávú és 6-sávú ellenállások:

• 5 sávos ellenállások: Egy extra sáv segít az ellenállás értékének pontosabb leolvasásában.Például egy 220 ohmos ellenállásnak színes sávjai lehetnek, mint például a vörös-vörös-fekete-arany.

• 6 sávos ellenállás: Ezeknek az ellenállásoknak egy hatodik sávja van, amely megmutatja, hogy az ellenállás értéke hogyan változik a hőmérsékleten, a hőmérsékleti együtthatónak.

Hogyan kell olvasni az ellenállás színkódjait

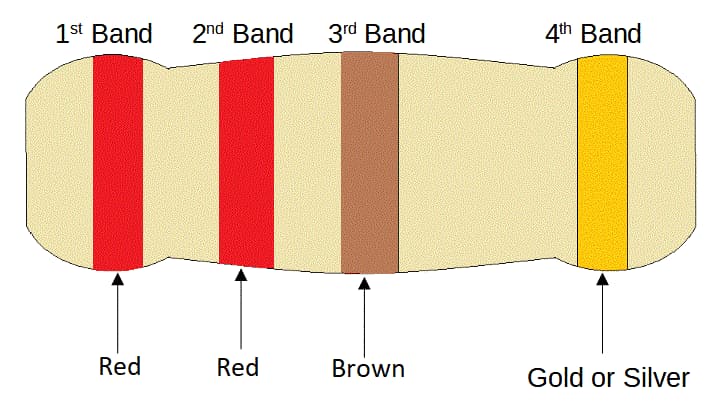

6. ábra: 4-sávú ellenállás színkód-diagram

Az ellenállás színkódjának elolvasása egyszerű folyamat, ha tudod, hogyan kell értelmezni a sávokat az ellenálláson.Az ellenállásoknak általában 4, 5 vagy 6 színű sávja van, amelyek értékét, toleranciáját és néha hőmérsékleti együtthatóját képviselik.Íme egy világos lépésről lépésre a 4-sávos ellenállás olvasására, amely a leggyakoribb típus:

• Kezdje a The Tolerance Band -től legtávolabbi zenekarral. A tolerancia sáv általában arany vagy ezüst, ami megkönnyíti az azonosítást.

• Az első két (vagy három) sáv jelentős számjegyet képvisel. Ezek azok a számok, amelyek biztosítják az ellenállás alapértékét.

• A harmadik (vagy negyedik) sáv a szorzót képviseli. Ez megsokszorozza az alapértéket, hogy az ohm (ω) tényleges ellenállást biztosítsa.

• A végső sáv a toleranciát képviseli. Ez megmutatja, mennyire pontos az ellenállás, általában olyan százalékban, mint ± 5% (arany) vagy ± 10% (ezüst).

Példa: 220 ohmos ellenállás olvasása (4 sáv)

• 1. sáv (piros): 2 (első számjegy)

• 2. sáv (piros): 2 (második számjegy)

• 3. sáv (barna): 10 (10 -es szorzó)

• 4. sáv (arany): ± 5% (tolerancia)

Összeállítva:

Az első két számjegyet (22) megszorozzuk 10 -mel, ami 220 ohmot eredményez.

Az arany sáv azt jelzi, hogy az ellenállás ± 5% -os toleranciája van, azaz a tényleges ellenállás 209 ohm és 231 ohm között változhat.

220 ohm ellenállás alkalmazása

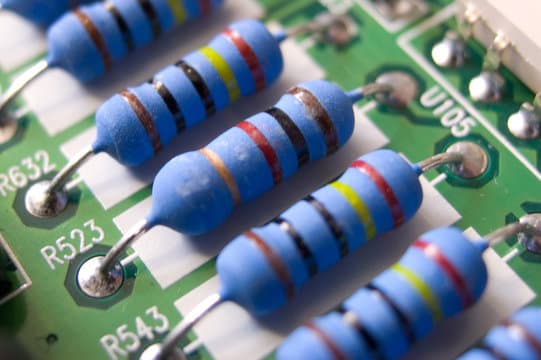

7. ábra: 220 ohm ellenállások az elektronikus áramkörben

A 220 ohm ellenállást gyakran használják különféle típusú elektronikus áramkörökben, mivel ez jó ellenállás és megbízhatóság egyensúlyát biztosítja.Az alábbiakban bemutatjuk a 220 ohm ellenállás néhány általános felhasználását, egyszerűen ismertetve:

LED -áramkörök

LED áramkörökben egy 220 ohm ellenállást használnak az elektromos áram áramlásának szabályozására.Ennek az ellenállásnak a nélkül a LED túl sok villamos energiát vehet igénybe, ami túl melegszik és abbahagyja a munkát.Az ellenállás elősegíti az áram ellenőrzését, hogy a LED megfelelően működjön, anélkül, hogy sérült lenne.

Feszültségosztályok

Egy 220 ohmos ellenállás használható más ellenállásokkal a feszültség kisebb részekre történő felosztására.Ez akkor hasznos, ha olyan eszközöket kell biztosítani, amelyek csak alacsonyabb feszültségeket tudnak kezelni, mint amit a fő áramforrás biztosít.

Torzító tranzisztorok

A tranzisztorokat használó áramkörökben egy 220 ohmos ellenállás segíti a tranzisztor helyes működését.A tranzisztorok olyanok, mint a kapcsolók vagy az erősítők, és az ellenállás segít nekik a megfelelő munkatartományban maradni, így a dolgokat be- és ki lehet kapcsolni, vagy fellendíthetik a jelet, attól függően, hogy miként használják őket.

Visszajelzési áramkörök

Egyes áramkörökben, különösen a tápegységekben, az ellenállások segítik a kimeneti feszültség vagy az áram mennyiségének szabályozását.Egy 220 ohmos ellenállás használható egy visszacsatolási hurokban, ahol segít az áramkör finomhangolásában, mindent állandóan tartva, és ügyelve arra, hogy az áramkör a várt módon működik-e.

Nyugodtsági besorolások 220 ohm ellenálláshoz

Az azonos ellenállási értékkel rendelkező ellenállások, mint például a 220 ohm ellenállás, különböző teljesítményű besorolásokkal járhatnak.Ezek a besorolások azt jelzik, hogy az ellenállás mennyire képes biztonságosan eloszlatni a túlmelegedés vagy sérülés nélkül.A teljesítményválasztás az adott áramkör követelményeitől függ.Az alábbiakban bemutatjuk a 220 ohm ellenállás és azok tipikus alkalmazásainak gyakori teljesítménybesorolását:

1 Watt ellenállás: Olyan áramkörök számára tervezték, amelyeknek nagyobb mennyiségű hőt kell eloszlatniuk.Ideális magasabb teljesítményű alkalmazásokhoz, ahol több áram halad át, és több hőt generál.Ezek az ellenállások nagyobb és képesek ellenállni a termikus feszültségnek.

1/2 Watt ellenállás: Egyensúlyt biztosít a méret és a hőeloszlás között.Ez olyan közepes teljesítményű áramkörökhöz alkalmas, ahol a hely korlátozott, de az áramkörnek továbbra is kezelnie kell a mérsékelt teljesítményszintet.

1/4 watt ellenállás: Az alacsony fogyasztású alkalmazásokban, például a jelfeldolgozásban vagy az alapvető elektronikus projektekben használt leggyakoribb típus.Ezek az ellenállások kicsik és olcsók, így ideálisak az általános célú felhasználáshoz.

5 Watt ellenállás: Nagy teljesítményű alkalmazásokhoz, például tápegységekhez vagy audio erősítőkhöz, ahol jelentős mennyiségű hőt generálnak.Ezek az ellenállások nagyobbak, és sokkal nagyobb teljesítményszintet képesek kezelni, biztosítva, hogy az áramkör biztonságosan működjön nehéz terhelési körülmények között.

Következtetés

A 220 ohmos ellenállást, amely képes a villamosenergia áramlásának szabályozására, sokféle áramkörben használják, a LED -es lámpáktól a bonyolultabb beállításokig, például a feszültségválasztókig és a tranzisztor áramkörökig.Tiszta címkézése a színkódokon keresztül és annak különböző teljesítmény -besorolása miatt népszerű választássá teszi az elektronikával foglalkozó emberek körében.Ha megismeri annak legfontosabb tulajdonságait, például az ellenállás értékét, a toleranciát és az energiateljesítményt, kiválaszthatja a projekt megfelelő ellenállását, és elkerülheti a lehetséges problémákat, például a túlmelegedést.A 220 ohmos ellenállás segít az áramköröknek a várt módon történő működésében, így sok elektronikus projekt megbízható és hasznos részévé válik.

Gyakran feltett kérdések [GYIK]

1. Hogyan lehet azonosítani egy 220 ohmos ellenállást?

A 220 ohmos ellenállás azonosításához meg kell nézni a rajta lévő színes sávokat.A színek piros, piros és barna.Az első piros 2, a második piros szintén a 2 -et képviseli, és a barna sáv azt jelenti, hogy megszorozzon 10 -mel. Ez összesen 220 ohmot eredményez.A negyedik sáv, általában arany vagy ezüst, megmutatja, mennyire pontos az ellenállás.

2. Miért használunk 220 ohmos ellenállást a LED -ekhez?

220 ohmos ellenállást használunk LED -ekkel, hogy megakadályozzuk a túl sok villamos energiát a LED -en keresztül.Ha túl sok áram megy át, a LED túl meleg lehet és abbahagyhatja a munkát.Az ellenállás elősegíti a villamosenergia áramlásának szabályozását, a LED védelmét.

3. Mekkora a 220 ohmos ellenállás feszültsége?

Az ellenállásnak nincs saját feszültsége.Ez azonban befolyásolja az áramkör feszültségét annak alapján, hogy mekkora áram halad át rajta.Számíthatja ki a feszültségcsökkenést egy 220 ohmos ellenálláson a V = i x R képlet segítségével, ahol a "v" feszültség, az "i" aktuális, az "r" ellenállás.

4. Milyen méretű ellenállás a 12 V -ról 5 V -ra?

A 12 V -tól 5 V -ig történő alacsonyabb szintre általában nem csupán egyetlen ellenállásra van szüksége.A legjobb, ha a feszültségszabályozót vagy a két ellenállásból készült feszültségválasztót használja.A pontos ellenállási értékek az áramkör áramlásától függnek.Csak egy ellenállás használata nem megbízható módszer a feszültség alacsonyabb szintjére.

5. Hogyan lehet tudni, hogy milyen ellenállást kell használni a LED -hez?

Annak kitalálásához, hogy milyen ellenállást kell használni egy LED -rel, tudnia kell a LED előremeneti feszültségét és azt, hogy mekkora áramot kíván használni.Miután ezt megkapta, használja az r = (vSource - vled) / ILED képletet.Ez megadja az ellenállási értéket, amely az áramot a LED megfelelő szintjére korlátozza, hogy megfelelően működjön, anélkül, hogy megsérülne.
