1N4733a Zener dióda: Working, Pinout és Datemeet

Ez az útmutató feltárja az 1N4733A Zener dióda jellemzőit és felhasználásait, a modern elektronika egyik alkotóelemét, amely a megbízható feszültségszabályozásáról ismert.Ez magában foglalja a dióda működési alapelveit, az áramkörökben történő felhasználását és annak szerepét a folyamatos feszültség fenntartásában a különféle beállításokban.

Katalógus

Az 1N4733A Zener dióda áttekintése

A 1N4733a A Diode kiemelkedik a robusztus teljesítménykezelés és a feszültségszabályozás pontosságáért, 1 watt teljesítményű és 5,1 V -os zener feszültséggel.Ez a dióda az elektrotechnika kapocs, amelyet széles körben alkalmaznak a feszültség stabilizálásában és a vágóáramkörökben.Az alacsony fordított szivárgási áramra értékelik, biztosítva a folyamatos feszültségszintet.Ezek a tulajdonságok miatt rendkívül hasznos az átalakítók és az áramellátási áramkörök, javítva működési teljesítményüket és megbízhatóságukat.Az elektronikában a dióda azon képessége, hogy az áramot mind előre, mind fordított irányban végezze, megkülönbözteti azt a tipikus diódáktól.Ez a funkcionalitás elősegíti a feszültségszabályozást, biztosítva a stabil kimenetet még ingadozó bemeneti szintekkel is, fenntartva a hatékonyságot a bontási forgatókönyvek során.Ez a szolgáltatás előnyös az összetett áramköri terveknél, amelyek stabilitást igényelnek.A tartós konstrukció, amely egy erősen adalékolt PN -csomópontot tartalmaz, amely védő üvegbe burkolt, lehetővé teszi a dióda számára, hogy 3,3–91 V -os feszültség spektrumát kezelje. Ez nemcsak a változó környezeti feltételek mellett növeli ellenálló képességét, hanem biztosítja a hosszabb áramköri élettartamot egy megbízható referencia biztosításával isfeszültség.A dióda megbízhatósága nyilvánvalóvá válik.Ez magában foglalja a kettős meztelen slug -kialakítást, amely ellenáll a korróziónak, és könnyen forrasztott terminálokat tartalmaz, biztosítva az erős kapcsolatokat az áramkörökben.

1N4733A PIN -konfiguráció

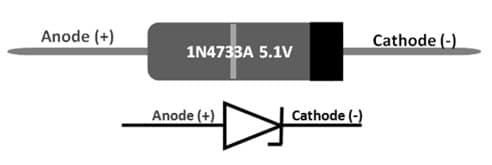

PIN -es szám	Tűnév	Leírás
1	Anód	Az áram áramlik ebbe a terminálba.
2	Katód	Az áram kiáramlik ebből a terminálból.

1N4733A szolgáltatások és specifikációk

Szolgáltatás/specifikáció	Részletek
Névleges Zener feszültség (VZ)	5.1 Volt
Teljesítmény -eloszlás (PZ)	1,0 watt
Zener szabályozó áram (IZM)	178 mamps
Csomagtípus	DO-41 (a lyukon keresztül)
Névleges feszültség	5.1 Volt
Tolerancia	± 5%
Tárolási hőmérsékleti tartomány	-65 ° C -175 ° C
Súly	0,35 gramm
Különleges jellemzők	Nagy megbízhatóság, éles fordított tulajdonságok.

Hogyan működik az 1N4733a?

Az 1N4733A Zener diódát úgy tervezték, hogy szabályozza a feszültséget azáltal, hogy a standard diódáktól eltérően viselkedik, fordított torzításban.Előre torzításban lehetővé teszi az áram áramlását egy kis feszültségcsökkenéssel (körülbelül 0,3–0,7 volt), hasonlóan a szokásos diódákhoz.Fordított torzítás mellett azonban egyedülálló viselkedést mutat.Amint a fordított feszültség eléri a bontási pontot, körülbelül 5,5 volt, a dióda elkezdi az áramot.Ez a szabályozott lebontás lehetővé teszi a dióda számára, hogy fenntartsa a stabil kimeneti feszültséget, még akkor is, ha a bemeneti feszültség vagy az áramkör terhelése ingadozik.

Ezt a feszültségszabályozást két folyamaton keresztül érjük el: a Zener bontás és az Avalanche Effect.Alacsonyabb feszültségnél a Zener bontás dominál, negatív hőmérsékleti együtthatóval, ami azt jelenti, hogy a bontási feszültség csökken a hőmérséklet emelkedésével.Nagyobb feszültségnél a lavinahatás pozitív hőmérsékleti együtthatóval veszi át, ahol a bontási feszültség növekszik a hőmérsékleten.Az 1N4733A -ban ez a két hatás kiegyensúlyozott, biztosítva a következetes teljesítményt a hőmérsékletek tartományában.Ez teszi a diódát megbízható választássá olyan áramkörök számára, amelyek folyamatos feszültségszabályozást igényelnek, különösen a változó körülmények között.

AC voltmérő fejlesztése Arduino Uno -val

Az AC voltmérő tervezése Arduino UNO használatával vonzó belépésként szolgál a mikrovezérlő alkalmazások világába az AC feszültségek mérésére.Ez a projekt dúsítva különféle alkatrészekkel, például 330 ohm ellenállással, 10k-ohm potenciométerrel, ellenállók és kondenzátorok választékával, diódákkal, mint például az 1N4733a Zener, és egy gyakorlati kenyérpótlási, amely megkönnyíti az összeszerelést.Az áramkör kezeli a 110 V, 220 V, 380 V bemeneti feszültségeket egy feszültség -elválasztó felhasználásával, kényelmesen igazítva azokat az Arduino 5 V -os tartományához.Az 1N4733A Zener dióda védelmet nyújt, és az áramkört az 5,1 volt feletti feszültségektől védi.A mért értékek megjelenítését egy LCD képernyőn érik el, amely javítja az eredmények láthatóságát és megértését.A kísérő Arduino program ügyesen beépíti a csúcs AC feszültségének √2 -vel történő elosztását az RMS -értékek kiszámításához, egy átgondolt szempontot, amely tükrözi a mindennapi forgatókönyveket, ahol gyakran figyelemre van szükség.

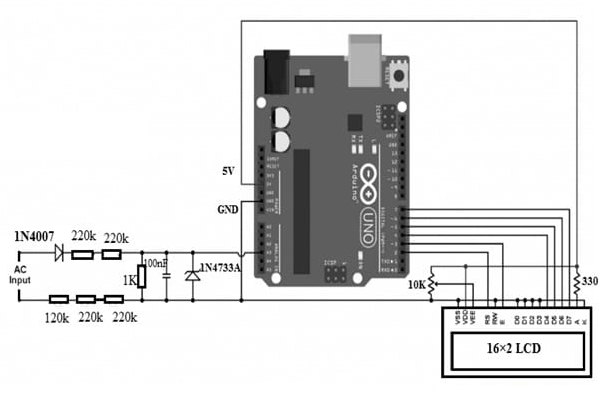

AC voltmérő Arduino táblával

Az Arduino program kidolgozása

Az Arduino kód dinamikus szerepet vállal a rendszerben az RMS feszültségének tartós nyomon követésével a csúcshullámú mérések értékelésével.A belső referenciafeszültség kihasználásával a kód a szinuszhullám feszültségének nagyobb értelmezését biztosítja, megkönnyítve a nagyobb pontosságot.Ez a folyamat bemutatja a mikrovezérlő programozásának a műszaki pontos és megbízható mérési eszközökben történő megfelelőségét az elektrotechnika területén.

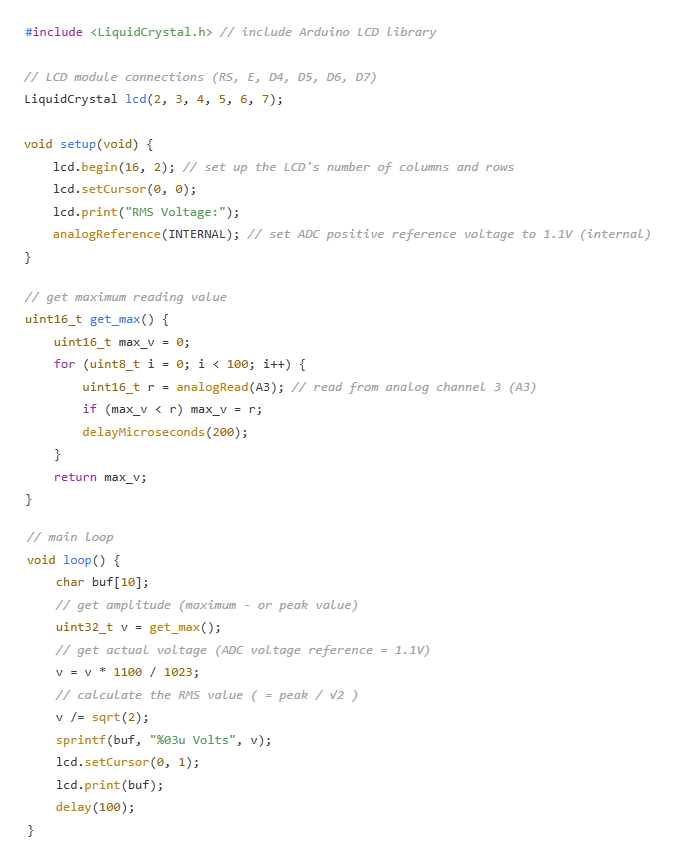

Arduino -kód

Az 1N4733A Zener dióda alkalmazásai

Feszültségvédelmi funkciók

A feszültségvédelmi alkalmazásokban az 1N4733a a finom alkatrészek árnyékolására szolgál, a túlzott feszültségre szorítva, pontossággal, megőrizve az áramköri funkciókat.Ez a dióda ügyesen korlátozza a maximális feszültséget, és megfelelően reagál az átmeneti körülményekre, amelyek egyébként zavaró komponensek hibáit eredményezhetik.

Feszültségszabályozás a kompakt rendszerekhez

A hordozható eszközökben található kisebb áramköröknél az 1N4733A stabil kimeneti feszültséget biztosít.Csendesen támogatja a következetes teljesítményt a változó bemeneti körülmények között, megmutatva annak relevanciáját a forgatókönyvekben, ahol az állandó feszültség az eszköz hosszú élettartamának és tartós funkciójának mentőkötélje.

Hullámforma levágó alkalmazások

Ha sorban párosul más diódákkal, az 1N4733A hullámformát végez, a jel torzítás kezelésének aspektusát.Ez az alkalmazás nagy jelentőséggel bír a kommunikációs eszközökben, ahol a jel tisztaságának megtartása nagy aggodalomra ad okot.

Mikrovezérlők vagy IC -k védelme

Az 1N4733A proaktív bemeneti feszültségvédelmet kínál a mikrovezérlők vagy az integrált áramkörök számára, megakadályozva a túlfeszültség-körülményeket, amelyek veszélyeztethetik ezeket az alkatrészeket.Költséghatékony eszközt kínál a tervek megbízhatóságának megerősítésére az érzékeny elektronikus rendszerekben.

Feszültségstabilitás szabálytalan körülmények között

Az 1N4733A által biztosított stabilitás olyan áramkörökben bizonyítja, amelyek hajlamosak az energiavállalásokra vagy az elektromágneses interferenciára, fenntartva a folyamatos kimeneti feszültséget és részt vesznek a potenciális teljesítménycsökkenés elkerülésében.

Az áramköri károsodás korlátozása a feszültség túlfeszültségéből

A nagyfeszültségű túlfeszültségekkel szembeni megelőző stratégiák nélkülözhetetlenek az elektronikus áramkörök jólétének fenntartásában.Az 1N4733a integrációja csökkenti a váratlan nagyfeszültségű tüskék károsodásának kockázatát, hozzájárulva az elektronikus tervek gyakorlati kitartásához.

A változó kimenetek feszültségének eltolása

Az 1N4733A megkönnyíti a kimeneti módosítások tényleges feszültségének eltolódását, simítva az átmeneteket a különböző kimeneti szakaszokban.Ez a funkció támogatja a rugalmas áramkörkonfigurációkat, ahol a sokoldalúság előnyös.
