A BTA16-600B TRIACS magyarázata: Pinout, áramköri diagramok és adatlap

A BTA16-600B triac egy robusztus komponens, amelyet széles körben használnak teljes hullámú váltakozó áramú kontroll alkalmazásokban, kiváló zaj immunitása és DI/DT képességei miatt.Ez a cikk belemerül a BTA16-600B kulcsfontosságú szempontjaiba, ideértve annak adatlap-specifikációit, PIN-konfigurációját, áramköri tervezési megfontolásait és gyakorlati alkalmazásokat.Ezeknek a témáknak a feltárásával értékes betekintést nyerhet arról, hogy a BTA16-600B hogyan javíthatja a rendszer teljesítményét, javíthatja a hőgazdálkodást és biztosíthatja a megbízható AC váltást a különféle modern elektronikus rendszerekben.

Katalógus

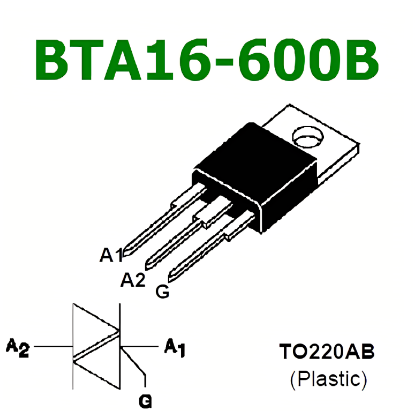

Tűkonfiguráció

A BTA16-600B CAD modellje

Szimbólum

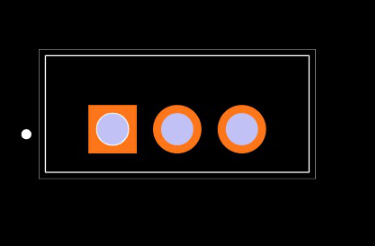

Lábnyom

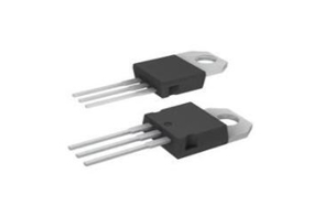

CAD modell

A BTA16-600B elemzése

A BTA16-600BRG sokoldalú, snubbless triac -ként tervezik, amelyet a hatékony AC váltáshoz készítettek.Tervezése kiemeli a szigetelt feszültség fület, amelyet egy kerámia padon keresztül érnek el, javítva működési képességét a kapcsolási feladatokban.

Ez a triac magában foglalja a snubbless technológiát, lehetővé téve a működést további védőcsomók nélkül.Az áramkör bonyolultságának csökkentésével ez a kialakítás javítja a megbízhatóságot és minimalizálja az alkatrészek meghibásodási kockázatait, biztosítva a következetes teljesítményt változó körülmények között.A BTA16-600BRG számos AC-váltó-alkalmazási alkalmazást, például villámcsapást, a motor sebességszabályozását és a hővezérlőket virágzik.Ezek az alkalmazások bebizonyítják, hogy képesek -e hatékonyan kezelni a jelentős teljesítményterhelést.Sokoldalúsága nyilvánvaló mind a fogyasztói elektronikában, mind az ipari automatizálásban, ahol a hatékonyság és a megbízhatóság fenntartása elsőbbséget élvez.

A BTA16-600B alternatívái

- BTA16-600S

BTA16-600B megkülönböztető jellemzők

Erős kommutáció

A BTA16-600B A Triac kitűnő robusztus kommutációs képességeket kínál, biztosítva az AC terhelések zökkenőmentes kezelését.Az olyan alkalmazásokban aktív, mint a Dimmerek és a motorvezérlők, megbízhatósága javítja az eszköz hosszú élettartamát és csökkenti a karbantartást, megkönnyítve a karbantartás terheit.

Kiváló termálkezelés

A BTA16-600B egyik kiemelkedő aspektusa a kiváló hőkezelése.A fejlett klipkötéssel hatékonyan eloszlatja a hőt, megőrizve a teljesítményt kihívásokkal teli körülmények között.Ez a termikus képesség támogatja a stabilitást és meghosszabbítja az eszköz élettartamát, a bizalmat a komoly felhasználások során.A környezeti tényezők értékelése tovább finomíthatja teljesítményét.

A közepes áramok támogatása

Képes támogatni a közepes áramú alkalmazásokat, a BTA16-600B különféle forgatókönyvek sokoldalúságát mutatja be.Hatékonyan kezeli a háztartási és ipari gépekben jellemző áramokat, bizonyítja, hogy érdemes -e az energiaellátó rendszerekben.Ez a rugalmasság lehetővé teszi az átgondolt tervezési lehetőségeket, optimalizálva az áramköröket, amelyek állandó és megbízható energiát igényelnek.Az alkalmazás sajátosságainak alapos megértése javítja a testreszabást és a teljesítmény finomítását.

BTA16-600B felhasználási forgatókönyvek

A BTA16-600B különféle területeken talál helyet, beleértve a motorvezérlőket, az ipari rendszereket és a világítási megoldásokat.Gyakran választhatja meg megbízható váltási képességeihez.

Motorvezérlők

A motorvezérlő rendszereken belül a BTA16-600B megkönnyíti a pontosságot és a megbízhatóságot.A jelentős teljesítményterhelések kezelésére való képessége javítja a motor funkcionalitását.Például az automatizált gyártási környezetben a pontos motoros szabályozás létfontosságú szerepet játszik a termelési szabványok fenntartásában és az állásidő enyhítésében.

Ipari rendszerek

Ipari helyzetekben figyelemre méltó a BTA16-600B tartós teljesítménye.A kihívásokkal teli környezetben virágzik, folyamatos eredményeket hozva.Ez értékessé teszi azt a forgatókönyvekben, amelyek megkönnyíthetetlen megbízhatóságot igényelnek, például az energiaelosztó hálózatokat vagy a robusztus gépeket.A BTA16-600B erős beépítése és megbízható teljesítménye.A berendezés kudarcának valószínűségének csökkentésével enyhíti a lehetséges kockázatokat, ezáltal szerepet játszik az operatív biztonság fenntartásában és a karbantartási erőfeszítések csökkentésében, amint azt az iparági szakértők megfigyelték.

Világítási megoldások

A világításban, többnyire nagyszabású rendszerekben a BTA16-600B javítja az energiahatékonyságot.A fényszintek pontos ellenőrzésének képessége alapvető fontosságú az áramhasználat kezelésére, így tökéletesen illeszkedik az energiahatékony kezdeményezésekhez.A BTA16-600b alkalmazkodóképessége lehetővé teszi a zökkenőmentes integrációt a különféle világítási konfigurációkba, és finomított ellenőrzést kínál a világítás megkülönböztetése felett.Ez az alkalmazkodóképesség különösen előnyös olyan környezetekben, mint a kereskedelmi tulajdonságok, ahol gyakran szükség van konkrét világítási beállításokra.

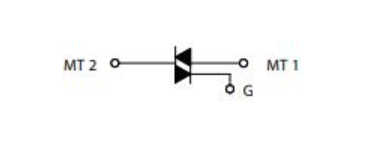

A BTA16-600B funkcionális diagramja

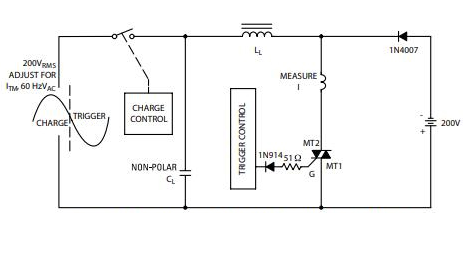

BTA16-600B tesztelési konfiguráció

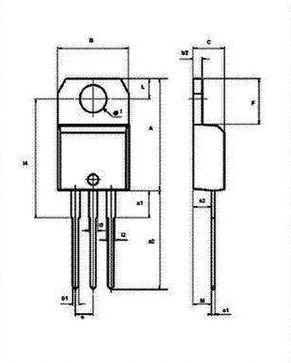

Csomag

Gyártó

Az STMICroelectronics félvezető megoldásokban virágzik, amelyeket a szilícium -innováció és a széles IP -tároló kiterjedt szakértelme táplál.Ezek az erősségek lehetővé teszik a rendszer-chip (SOC) technológiák fejlődését, javítva a digitális konvergenciát.A szilícium -formatervezésű készségük képezi az alapot a fejlett félvezetők létrehozásához, amelyek kielégítik a különféle iparági igényeket.Ez az innovációra való összpontosítás hatékonyabb és kompakt megoldásokhoz vezet, összehangolva az integrált rendszerek iránti növekvő igényt.

Az átfogó IP -portfólió támogatja az innovációt és a komplex chip -tervek fejlesztését, különféle technológiai lehetőségeket kínálva.Ez a fajta biztosítja a rugalmasságot olyan alkalmazásokban, mint a fogyasztói elektronika és az ipari automatizálás.Az SOCS by stmicroelectronics által több funkciót integrál egyetlen chipbe.Az ilyen integráció csökkenti a költségeket és növeli a teljesítményt azáltal, hogy minimalizálja a késés és az energiafogyasztást, a fejlődő technológiai táj kulcsfontosságú tényezőit.

Műszaki előírások

Beír	Paraméter
Életciklus állapota	Aktív (utoljára frissítve: 7 hónappal ezelőtt)
Gyári átfutási idő	11 hét
Érintkezési helyezés	Ón
Hegy	Lyukon keresztül
Szerkesztési típus	Lyukon keresztül
Csomag / tok	TO-220-3
Pins száma	3
Súly	6.000006G
Elemek száma	1
Üzemi hőmérséklet	-40 ° C ~ 125 ° C TJ
Csomagolás	Cső
JESD-609 kód	e3
Alkatrész állapota	Aktív
Nedvességérzékenységi szint (MSL)	1 (Korlátlan)
A végződések száma	3
ECCN kód	EAR99
Kiegészítő szolgáltatás	Elismert
Feszültség - névleges DC	600 V -os
Aktuális minősítés	16a.
Alapvető cikk száma	BTA16
PIN -kód	3
Konfiguráció	Egyetlen
Eset csatlakozás	ELSZIGETELT
Max ismétlődő fordított feszültség (VRRM)	600 V -os
JEDEC-95 kód	220AB
RMS áram (IRMS)	16a.
Tartsa az áramot	50Ma
Kiváló eszköz típusa	4 Quadrant logikai szint triac
Feszültség - Gate Trigger (VGT) (MAX)	1.3v
Jelenlegi - Non Rep. Surge 50, 60Hz (ITSM)	160a 168a
Általános - GATE Trigger (IGT) (MAX)	50Ma
Szivárgási áram (MAX)	2Ma
Az off-state feszültség emelkedésének kritikus sebessége (min)	400V/USA
Triac típus	Standard
A kommutációs feszültség emelkedésének kritikus üteme (min)	10 V/USA
Magasság	15,9 mm
Hossz	10,4 mm
Szélesség	4,6 mm
Érje el az SVHC -t	Nincs SVHC
Sugárkeményítés	Nem
Rohs állapot	ROHS3 kompatibilis
Ólommentes	Ólommentes

Adatlap PDF

BTA16-600BRG adatlapok:

Hengeres akkumulátor tartók.pdf

Gyakran feltett kérdések [GYIK]

1. Mi a BTA16-600BRG?

A BTA16-600BRG egy snubbless szigetelt triac, amelyet gyakran telepítenek az AC teljesítmény-ellenőrzési forgatókönyvekben.Ami megkülönbözteti a snubbless triac -kat, az az, hogy a nagy túlfeszültség -áramok kezelésében valósultságuk.Tervezésük többnyire hatékonysá teszi őket az induktív terhelések szabályozására, ami helyet biztosít számukra mind ipari, mind lakossági környezetben.

2. Hogyan biztosítja a BTA sorozat TRICA feszültségszigetelést?

A kerámia pad feszültség szigetelést ér el a BTA sorozatban.Ez az anyag elkülöníti a TRICA -t a hűtőbányászatból, és javítja az áramkör biztonságát és megbízhatóságát.A kerámia megválasztása szándékos, kiváló hővezető képessége és elektromos ellenállása miatt.Ez biztosítja az optimális hőeloszlást anélkül, hogy veszélyeztetné az elszigeteltséget.

3. Milyen típusú csomagok állnak rendelkezésre a BTA16 -hoz?

A BTA16 sorozat átmenő lyukú és felszíni csomagokat is kínál.Az átmenő lyukú csomagokat nagyra értékelik mechanikai stabilitásuk miatt, ideálisak a robusztus építési alkalmazásokhoz.A felszíni szerelőcsomagok kiemelkednek az űrmegőrzésben, és megkönnyítik az automatizált összeszerelési folyamatokat, így sokoldalúságot biztosítva a PCB tervezésében és gyártásában.
